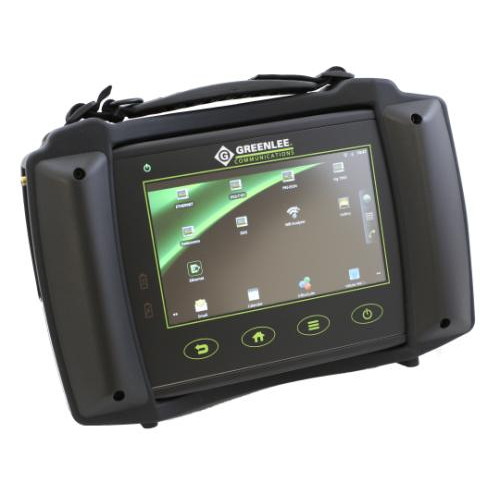

• Комплект анализатора DataScout 10G для тестирования потоков E1/E3, DDS 56/54K, 2/4 провод TIMS с расширенным диапазоном 2 МГц, ISDN-PRI
Основные функции:

Функциональные возможности анализатора Tempo DS-SS-DDS-TIMS

Тестирование интерфейсов DS1

  • Тестирование двух T1 / E1 потоков
  • Эмуляция PRI-ISDN NT / TE
  • Мост Е1 в Ethernet
  • Режим эмуляции CSU / NIU
  • DDS 56 / 64K DS0 BERT
  • Эмуляция VT100
  • Опция Frame Relay

Тестирование интерфейсов DS3

  • Автоматическая самодиагностика при подключении
  • Обнаружение сигнала STS-1
  • Одновременное тестирование двух портов E1 и порта DS3 (E3)

Сигнализация - TIMS / DS0

  • Комплексный набор тестов VF
  • TIMS 2/4 провода плюс широкополосный
  • Эмуляция CO / PBX
  • E&M и опция выборочной сигнализации
  • Заменяет существующие Am5, CXR-704, HP4935A

Тестирование PRI-ISDN

  • Режимы TE и NT
  • Опция тестирования евро ISDN
  • Выполнение / прием голосовых вызовов
  • Тестирование BERT (Данные / голос)

Тестирование 4-х проводного DDS

  • Эмуляция CSU / DSU
  • 56K первичный / вторичный режимы
  • Режим чистого канала 64K
  • Отображение полученных байтов в реальном времени
  • Контроль уровня принимаемого сигнала

Приложения для повышения производительности

  • Веб-браузер Chrome
  • Google карты
  • Электронная почта, заметки и контакты
  • Программа просмотра PDF
  • Бортовые обучающие видео

Технические характеристики:

Технические характеристики анализатора Tempo DS-SS-DDS-TIMS в режиме PDH1 и PDH2

ПараметрЗначение
Интерфейсы
Тип интерфейсаDS1: Двойной Bantam (2 порта E1), BNC
Стандарты

T1, E1

T3, E3

ANSI T1.403, AT&T Pub.62411

G.703, G.775, TSY-009-000499, T1.404, T1.102, T1.107

Приемник DS1
Режимы работыМониторинг, Терминал, Мост, Эмуляция, CSU / NIU, FT1, Удаление и вставка (Drop & Insert)
КадрированиеАвтоматически, ESF, SF, SF-D4, SLC96, без кадрирования
Линейный кодB8ZS, AMI
Синхронизация приемника1.544 МГц ±300 ppm из восстановленного сигнала
Линейная скорость1,544 МГц, N x 56/64 кбит / с
Импеданс
  • номинальный: 100 Ом
  • в режиме моста: более 1 кОм
Чувствительность
  • В режиме "Монитор": -15 до -32 дБ
  • В режиме оконечного устройства или моста: +6 до -36 дБ
Разрешение частоты и погрешность0.1 Гц, ±7 ppm ±1.472 Гц
Проскальзывание частоты±1 Гц
Задержка по шлейфу±1 мсек
Передатчик DS1
Джиттер>128 бит допуск аттенюатора
Разрешение по уровню и точность
  • 0до -40 dBdsx
  • -1.0 до -39 дБ ±1.25 дБ
Режимы работыТерминал, Drop & Insert, Bypass
КадрированиеАвтоматически, ESF, D4, SLC96, без кадрирования
Линейный кодB8ZS, AMI
Синхронизация передатчика1.544 МГц ±10ppm
Линейная скорость1,544 МГц, N x 56/64 кбит / с
Импедансноминальный: 100 Ом
LBO0, -7.5 и -15 дБ
Ввод ошибокЛогических, Потери кадра (2 F-бита), BPV
Приемник DS3
Режимы работыМониторинг, Терминал (оконечное устройство), Терминал с высоким импедансом, эмуляция CSU / NIU, DS2 статус, потери DS1, сквозной DS3, сквозной DS3 (без генерации)
КадрыC-бит, M13, без кадрирования, Авто
Линейный кодB3ZS
Синхронизация44,736 МГц ± 20 ppm
ИмпедансНоминальный 75 Ом
Чувствительность
  • DSX: разрешение до 26 дБ.
  • HI / LO: от +6 до -26 дБ
Сигнализация и события
ПотокC-бит, BPV, F-бит, P-бит, FEBE
ИсторияLOS, OOF, AIS, X-bit, Idle, UAS, ExZ
BERT
Тестовые шаблоны2^23-1, 2^20-1, 2^15-1, QRSS, 1:1, 1010, 1100, 1111, 3 в 24
Отчет об ошибкахBIT, BER, ES, EFS, %EFS, SES, %SES
Вставка ошибок
Тип ошибоклогические, F-бит, BPV, C-бит, P-бит, ExZero’s
Заворот (LOOPBACK)
РежимыЛокальный (собственный / линейный), вставной бит M23
FEACПередает и отображает любой из 11 полученных кодов FEAC или НЕТ
Анализ цепи DS2
РежимыМониторинг в реальном времени каналов DS2 с №1 по №7
Сигнализация и событияRAI, AIS или LOF на любом или всех каналах DS2
Вставка ошибокRAI, AIS или LOF на выбранных каналах DS2
Тестирование потерь в DS1
КоннекторBantam Tx & Rx
Линейный кодAMI, B8ZS
Синхронизация1,544 МГц ± 200 ppm
ИмпедансНоминальный 100 Ом
Уровень сигналаDSX номинальный
DDS BERT и LOOPBACK
Тип56/64K
Заворот (Loopback)Latching, V.54
Тестирование DS0
ИнтерфейсRJ11 900 Ом + 2,16 мкФ номинальное сопротивление
ЭмуляцияCO, Station, PBX
РежимыLS, GS, DID-imm, DID-Wink, E&M-imm, E&M-wink
Извлечение DS0 в 2-х проводный канал790 м макс. 0 ± 0,2 дБ, 250-3400 Гц

Технические характеристики анализатора Tempo DS-SS-DDS-TIMS в режиме тестирования ISDN PRI

ПараметрЗначение
Общие параметры
Интерфейсдвойной Bantam
РежимыNT, TE
СинхронизацияВосстановленный сигнал, внутренний генератор тактовых импульсов
Поддержка типа переключателяНациональный ISDN-2 (по умолчанию), DMS100, 5ESS, 4ESS, Euro-ISDN, VN6, 1TR6, QSIG, NTT, KDD
Поддержка звонковголос, данные
Одновременные окончания23 канала
Расшифровка сообщенийQ.931
BERT
Тестовые последовательностиВсе-1-цы, 511, 2047, Alt-0/1
Отображаемый результатBit, BER, ES, EFS, %EFS, SES, %SES

Технические характеристики анализатора Tempo DS-SS-DDS-TIMS в режиме тестирования DDS

ПараметрЗначение
Общие параметры
ИнтерфейсRJ-48
Импеданс135 Ом
РежимыРежим оконечного устройства, сквозное тестирование
Поддерживаемые скорости передачи данных2.4K, 4.8K, 9.6K,19.2K, 38.4K, 56K, 64K
Источник синхронизацииВнутренний, внешний, сетевой
LOOPBACK
Режимы
  • удаленная фиксация CCITT V.54
  • удаленный DSU
  • локальный CSU
  • локальный DSU
Коды
  • DMI - режим данных в режиме ожидания (все единицы)
  • CMI - режим управления холостым ходом
  • OOS - Out of Service (сеть не работает)
  • OOF - вне кадра
  • UMC - не назначенный код мультиплексора
  • ASC - код аномальной станции
  • MOS - Mux не синхронизирован
Уровень приема
Обнаруживает и отображает уровень приема сигнала
Ток сигнализации
Обнаруживает и отображает ток уплотнения цепи
BERT
Тестовые последовательности2047 (2^11-1), 511 (2^9-1), SP1, SP2, SP3, SP4, SP5, Пакет, Все 1’ы, Все- 0’и, Alt 1:1
Результат тестированияBER, ES, EFS, %EFS, SES, %SES
Внесение ошибокбит
Декодирование принятых байт
ОтображениеДвоичный и шестнадцатеричный
Недействительный BPV

Технические характеристики анализатора Tempo DS-SS-DDS-TIMS в режиме тестирования TIMS DS0

ПараметрЗначение
ИнтерфейсыRJ11, Bantam
Сигнализация 2-х проводного тракта
Импеданс

900, 600, 1200 Ом

Выход
  • тональный сигнал ответа станции
  • сигнал вызова
  • число эквивалентности звонка (REN): 2
  • подключённый к линии: > 20 мА
  • источник питания: -48 ±1.5 В (DC)
ЭмуляцияCO, Station, PBX
РазрядностьDTMF, MF, DP
РежимыLS, GS, E&M I-V, DID-imm, DID-Wink
СинхронизацияPre-Wink, Pre-Digit, Wink Delay
Напряжение постоянного тока2 ... ±90 В ±1 В (DC)
Разрешение0.1 В
Ток±10 ... 80 ±1.0 мА
Селективная сигнализация 4-х проводного тракта
РежимыSS1, SS4
Уровень выходного сигнала-8 дБм0
Перерывы2600 Гц ±2 Гц
Межзначный интервал250 мс Тихо
2/4 проводной тракт (голосовой и широкополосный)
СтандартIEEE 743-1995
Импеданс100, 135, 900, 600, 1200Ω Ом
Режим Моста> 1 кОм
Уровень выходного сигнала+10 ... -50 дБм ±.5 дБ
Уровни измеряемого сигнала+13 ... -60 дБм ±0.5 дБм до 500 кГц
500 кГц до 2 МГц ±1 дБ
Измерение частоты
Голосовой диапазон50 Гц ... 16 кГц ±1 Гц
Широкополосный диапазон16 кГц ... 2 МГц ± 1 Гц
Измерение шумов
Диапазон92 ... 50 дБ затухание
Измерение шума "Шум на землю"+60 dBrnc ... +110 dBrnc 600/900 Ом
Настройки порога импульсных шумовОт 29 дБ до 84 дБ, счетчик 9999 с переполнением / сбросом
Амплитуда и фаза
Джиттер+10 дБм ... -40 дБм
Амплитуда0.1%-100% пик ±5%
Фаза0.1 ... 350º ±5%
Скачки коэффициента усиления
Диапазон2, 3, 4, 6, 8,10 дБ
Погрешность± 0.5d дБ
Счетчик9999 с переполнением и очисткой
Скачки фазы
Диапазон5-75 градусов
Погрешность± 10%
Счетчик9999 с переполнением и очисткой
Перерывы связи12 дБ ±1 дБ
23-х тональная последовательность
СтандартIEEE 743-1995
Диапазон-8 дБм, 0 ... -40 дБм
Индивидуальная частота и уровень 23-тональных интермодальных искажений
  • 2-й и 3-й порядок
  • уровень выходного сигнала: -6 дБм ... -40 дБм
  • измерение: ±2 дБ
23-тональный среднеквадратичный композитный тон
  • IMD, EDD: 0 ... 12 мс ±.01 мс
  • S/TD, S/NR: +/- 2 дБ
Возвратные потери
  • -ERL, SRL-Lo, SRL-HI
  • уровень выходного сигнала: -6 дБм ... -10 дБм
  • измерение: 0 - 30 дБ ± 1 дБ
Фиксированные частоты голосового диапазона
Частоты404 Гц, 1004 Гц, 2804 Гц, 2713 Гц, 1804 Гц, 3204 Гц, 1913 Гц, 2413 Гц
Погрешность± 1 Гц
Фиксированные частоты широкополосного диапазона
Частоты28 кГц, 40 кГц, 48 кГц, 82 кГц, 96 кГц,196 кГц, 392 кГц, 1024 кГц
Погрешность± 1 Гц
Качание частоты
Голосовой диапазон404 Гц ... 3204 Гц
Широкополосный диапазон20 кГц ... 2 MГц
Тихий тонтерминированный 0 Гц
Количество уровней громкости динамика3

Общие технические характеристики анализатора Tempo DS-SS-DDS-TIMS

ПараметрЗначение
Общие параметры
МониторСенсорный, 7" WVGA LCD, разрешением 800 x 600
КлавишиДомой, Назад, Меню, Питание
ИндикаторыПитание включено, батарея заряжается, батарея разряжена
Сервисные интерфейсы
  • LAN 10/100 Base-T
  • USB:
    • (2) USB - клиент
    • (1) On-The-Go (OTG) - Хост
  • Гарнитура: выходной разъем 2,5 мм
  • Микрофон: входной разъем 2,5 мм
Объем внутренней памяти4 ГБ (возможность расширения до 16 ГБ)
Вывод данныхДисплей, Экспорт в USB
Установленные Android приложения
  • MobiSuite Office
  • Веб-браузер Chrome
  • Эл. почта
  • Список контактов
  • Календарь
  • ПО для обмена сообщениями
  • Калькулятор
  • VMLite VNC Server (требуется DS10-SW-RC)
Тип аккумуляторной батареиLi-Ion
Время работы от батареи2 - 8 час (в зависимости от режима)
Напряжение питания от сети переменного тока110-240 В, 50-60 Гц
Характеристики входящего в комплект блока питания9В, 2A
Температура эксплуатации-10°C ... 55°C
Температура хранения-20°C ... 70°C
Влажность0% ... 93% RH без конденсации
Материал корпусапрочный прессованный алюминий толщиной 1,5 мм
Габариты254 x 165 x 56 мм
Вес2,95 кг
Использование:

Видео обзор возможностей транспортного анализатора Datascout 10G

Видео обзор транспортного анализатора Datascout 10G (Обзор меню)

Видео обзор анализатора DataScout 10G в режиме анализа DS1/DS3


Комплектация:

Дополнительные опции и аксессуары для анализатора Tempo DS-SS-DDS-TIMS

НаименованиеНеобходимо наличие опции
DS 10G ETH - интерфейсная опция ETHERNET для DataScout 10G. GT-DS10-HW-ETHУстанавливается только на заводеПредполагает установку одного медного и оптического интерфейса Ethernet 10/100/1000 (1G) и позволяет выполнить базовые Ethernet тесты: RFC-2544, BER, IP ping, IP trace rote и др
DS 10G E-DUAL1 - програмная опция ETHERNET DUAL 10/100/1000 для DataScout 10G. GT-DS10G-SW-201GT-DS10-HW-ETHОпция открывает доступ ко второму порту 10/100/1000BASE-T/X и позволяет проводить многопоточное тестирование Ethernet 10/100/1000
DS 10G E-SINGLE10 - програмная опция ETHERNET SINGLE PORT 10G для DataScout 10G. GT-DS10G-SW-110GT-DS10-HW-ETHОпция открывает доступ к одному порту 10,000BASE-X (10G) SFP+ для тестирования 10G Ethernet
Опция многопоточного тестирования Ethernet для Greenlee DataScout 10G. GT-DS10G-SW-ADVGT-DS10-HW-ETHОпция открывает возможность многопоточного тестирования (до 16 потоков) Ethernet, тестирования по методике Y.1564, генератор трафика, интеллектуальная петля.
Greenlee DS 10G DS0 - програмная опция анализа голоса DS0 (частота/уровень CO/PBX, эмуляция) для DataScout 10G. GT-DST-SW-VGT-DS10-HW-PDH2 +
GT-DS10-HW-T
Greenlee DS RC - программная опция удаленного контроля по 10/100BASE-T для DataScout 10G. Код: GT-DS10-SW-RC Программная опция организации удаленного управления через тестовый порт 10/100Base-T
Оптические трансиверы
GT-DS-SFP-MMF-FX Greenlee DS SFP 100M-850 - SFP модуль 100BASE-FX 850нм
GT-DS-SFP-SMF-FX Greenlee DS SFP 100M-1310 - SFP модуль 100BASE-FX 1310нм
GT-DS-SFP-MMF-SX Greenlee DS-SFP-MMF-SX - SFP модуль 1000BASE-SX 850nm MMF XCVR, LC
GT-DS-SFP-SMF-LX Greenlee DS-SFP-SMF-LX - SFP модуль 1000BASE-X-LX 1310nm SMF XCVR, LC
GT-DS-SFP-SMF-ZX Greenlee DS-SFP-SMF-ZX - SFP модуль 1000BASE-X-ZX 1550nm SMF XCVR, LC
GT-DS10-SFP-MMF-SX Greenlee DS SFP - SFP модуль 10000BASE-X-SX 850NM
GT-DS10-SFP-SMF-LX Greenlee DS SFP - SFP модуль 10000BASE-X-LX 1310NM
GT-DS10-SFP-SMF-ZX Greenlee DS SFP - SFP модуль 10000BASE-X-ZX 1550NM
Устройства заворота оптические
DS-ACC-M-LP Аксессуар - MMF 3 в 1 заворота (Male/Famale LOOPBACK + LC Coupler)
DS-ACC-S-LP Аксессуар - SMF 3 в 1 заворота (Male/Famale LOOPBACK + LC Coupler)
Оптические тестовые шнуры
GT-DS-LD-SMF-SC-SC Greenlee DS-LD-SMF-SC-SC - тестовый патч-корд оптический SMF SC-SC; 1,8м
GT-DS-LD-MMF-SC-SC Greenlee DS-LD-MMF-SC-SC - тестовый патч-корд оптический MMF SC-SC; 1,8м
GT-DS-LD-SMF-SC-LC Greenlee DS-LD-SMF-SC-LC - тестовый патч-корд оптический SMF SC-LC; 1,8м
GT-DS-LD-MMF-SC-LC Greenlee DS-LD-MMF-SC-LC - тестовый патч-корд оптический MMF SC-SC; 1,8м
GT-DS-LD-SMF-LC-LC Greenlee DS-LD-SMF-LC-LC - тестовый патч-корд оптический SMF LC-LC; 1,8м
GT-DS-LD-MMF-LC-LC Greenlee DS-LD-MMF-LC-LC - тестовый патч-корд оптический MMF LC-LC; 1,8м
GT-DS-LD-MMF-ST-LC Greenlee DS-LD-MMF-ST-LC - тестовый патч-корд оптический MMF ST-LC; 1,8м
Ethernet патч корды и LOOPBACK модули
GT-DS-LD-RJ-RJ Greenlee DS-LD-RJ-RJ - тестовый патч-корд CAT 5E ETHERNET; 1,8м
DS-ACC-E-LP Greenlee DS-ACC-E-LP - аксессуар GIGABIT ETHERNET LOOPBACK
Тестовые патч корды и адаптеры для транспортных модулей
GT-DS-LD-BTM-BTM Greenlee DS-LD-BTM-BTM - тестовый патч-корд Bantam (M) - Bantam (M); серый 1,8м
DS-LD-BNC-R Greenlee DS-LD-BNC-R - тестовый шнур BNC (красный)
DS-LD-BNC-B Greenlee DS-LD-BNC-B - тестовый шнур BNC (синий)
DS-LD-BTM-R Greenlee DS-LD-BTM-R - тестовый шнур Bantam (M) - Bantam (M) красный
DS-LD-BTM-B Greenlee DS-LD-BTM-B - тестовый шнур Bantam (M) - Bantam (M) синий
GT-DS-LD-RJ48-BTM Greenlee DS-LD-RJ48-BTM - тестовый патч-корд RJ48 - 2хBantam (M); 1,8м
GT-DS-LD-KIT-DS1 Greenlee DS-LD-KIT-DS1 - комплект патчкордов к DS1
GT-DS-LD-KIT-DS3 Greenlee DS-LD-KIT-DS3 - комплект патчкордов к DS3
DS-LD-BNC-440 Greenlee DS-LD-BNC-440 - адаптер DS3 440 - BNC KIT (2 шт)
DS-ADAP-BTM-310B Greenlee ADAP-BTM-310B - адаптер Bantam (M) - 310, синий
DS-ADAP-BTM-310R Greenlee ADAP-BTM-310R - адаптер Bantam (M) - 310, красный
Тестовые патч корды TIMS
DS-LD-BTM-CLIP Greenlee DS-LD-BTM-CLIP - тестовый патч-корд Bantam (M) - зажимы "крокодил" TIMS/DS1: 1,8м
DS-LD-RJF-BTM Greenlee DS-LD-RJF-BTM - тестовый патч-корд RJ48 (F) - двойной Bantam
Тестовые патч корды и адаптеры DDS
DS-LD-DDS-STR Greenlee DS-LD-DDS-STR - тестовый патч-корд DDS RJ48 прямой, 1,8 м
DS-LD-DDS-REV Greenlee DS-LD-DDS-REV - тестовый патч-корд DDS RJ48 перекрестный, 1,8 м
DS-LD-DDS-CLIP Greenlee DS-LD-DDS-CLIP - тестовый патч-корд RJ48 - 4 зажима "крокодил"
DS-ADAP-DDS-STR Greenlee DS-ADAP-DDS-STR - адаптер DDS RJ48-FM - RJ48-FM прямой
DS-ADAP-DDS-REV Greenlee DS-ADAP-DDS-REV - адаптер DDS RJ48-FM - RJ48-FM перекрестный
Поверка
KIA-P-Datascout Поверка

Tempo DS-SS-DDS-TIMS - комплект анализатора транспортных потоков на базе платформы DataScout 10G. Он предназначен для тестирования:

  • потоков E1/E3
  • диагностики 2-х и 4-х проводных аналоговых каналов передачи голоса и данных в частотном диапазоне до 2 МГц
  • тестирования DDS 56/54K (Data Distribution Service - Служба распространения данных) удовлетворяющего потребности приложений, связанных с управлением воздушным движением, умных сетей энергоснабжения, автономных средств передвижения, робототехники, логистики, энергоснабжения, медицинского оборудования, космонавтики и обороны, Интернета вещей, а также других приложений, требующих обмена данных в реальном времени
  • анализа ISDN-PRI

Функциональные возможности анализатора Tempo DS-SS-DDS-TIMS

Тестирование интерфейсов DS1 и DS3

  • Одновременное тестирование двух портов E1 и порта DS3 (E3)
  • Обнаружение сигнала STS-1
  • тестирование и эмуляция PRI-ISDN NT / TE
  • регистрация данных G.821 PRI-ISDN
  • тестирование голоса и данных DS0
  • сквозной режим тестирования DS3
  • тестирование BERT;
  • режим эмуляции CSU / NIU
  • DDS 56 / 64K DS0 BERT
  • Эмуляция VT100
  • Опция Frame Relay

Тестирование 4-х проводного DDS

  • эмуляция CSU / DSU
  • 56K первичный / вторичный режимы
  • режим чистого канала 64K
  • отображение полученных байтов в реальном времени
  • контроль уровня принимаемого сигнала

Тестирование PRI-ISDN

  • Режимы TE и NT
  • Опция тестирования евро ISDN
  • Выполнение / прием голосовых вызовов
  • Тестирование BERT (Данные / голос)

Сигнализация - TIMS / DS0

  • генератор сигналов частотой до 2 МГц;
  • сигнализация 2-х проводного тракта;
  • сигнализация 2/4 проводного тракта (голосового и широкополосного);
  • измерение частоты;
  • измерение уровней шумов;
  • анализ качаний частоты
  • эмуляция CO / PBX
  • подача сигнала +13 дБ / прием -50 дБ
  • селективная сигнализация 4-х проводного тракта;
  • анализ амплитуды, фазы и джиттера;
  • измерение скачков коэффициента усиления;
  • анализ скачков фазы

Удобное исполнение анализатора:

  • ОС Android, 7"
  • сенсорный дисплей, русскоязычное меню и инструкция по эксплуатации
  • прочный корпус с защитным чехлом и подставкой
  • Li-Ion батарея большой емкости

Сервисные функции для повышения комфорта работы с прибором:

  • веб-браузер Chrome;
  • Google карты, электронная почта, заметки и контакты;
  • программа просмотра PDF;
  • сохранение более чем 1000 результатов измерений в цифровом и графическом виде с привязкой к дате;
  • бортовые обучающие видео

Комплект поставки анализатора Tempo DS-SS-DDS-TIMS

Код по каталогу Наименование
GT-DS10G-HW-B3DataScout 10G - базовая платформа без порта DATACOMВключает: Устройство на базе ОС Android, 7" сенсорный дисплей, прочный корпус с защитным чехлом и подставкой, ремнем для переноски, Li-Ion батарею, зарядное устройство и инструкцию по эксплуатации.
Сам по себе GT-DS10G-HW-B3 ничего не измеряет и является лишь платформой для установки необходимых измерительных опций.
GT-DS10-HW-PDH2DS10-HW-PDH2 - интерфейс тестирования DS1 и DS3

Включает поддержку портов DS1 (двойной Бантам) и DS3 (BNC) с поддержкой E1 BERT и частичного тестирования в режимах нагрузочного тестирования, монитора, моста.

Режимы работы: нагрузочное тестирование (terminate), монитор. Измерение: BERT, FEAC (аварийные сигналы на дальнем конце), тестирование по шлейфу (Loopback), амплитуды и частоты сигналов. Результаты измерения: аварии, ошибки, уровень и частота сигнала, джиттер и др. Возможность измерения по шлейфу, запоминания и печати более 1000 результатов с привязкой к дате и времени.

GT-DS10-HW-DDSDS10-HW-DDS - опция тестирования DDSПоддержка CSU/DSU эмуляции и тестирование DSU по шлейфу. Тестовые шнуры в комплект не входят.
GT-DS10-HW-TDS 10G TIMS - интерфейсная опция TIMS.Поддержка 2/4-х проводных 600/900/1200 Ом окончаний. Режим прослушивания и разговора. Поддержка DS0 TIMS/CALL доступна после активации дополнительной опции GT-DS10G-SW-V.
Выполнение и прием звонков, генерация сигналов набора номера и звонка, генерация о определение DTMF/DP. Определение частоты и уровня C-MSG шума, напряжения и тока в линии. Поддержка режимов: Loop start, Ground start, DID-IMM и WINK, эмуляция станционного оборудования. Возможность сохранения более 1000 телефонных номеров. Тестовые шнуры заказываются дополнительно
GT-DST-SW-DT1DT1 - программная опция доступа ко второму порту T1 или Е1Опция открывает доступ ко второму порту Е1
GT-DST-SW-N1N1 - программная опция эмуляции Т1 CSU / NIU с детектированием/распознаванием в полосе NIU FAC 4/5Опция открывает возможность эмуляции Т1 CSU/NIU с детектированием/распознаванием в полосе NIU FAC 4/5
GT-DST-SW-4DS TIMS - програмная опция расширения частотного диапазона с 20кГц до 2,0 МГц
GT-DST-SW-PRO4Программная опция - доступ к программированию любой частоты на 4 пользовательских клавиши прибора. Поддержка быстрой передачи уникальных частот.
GT-DST-SW-DGПрограммная опция - поддержка измерения перерывов связи, импульсов амплитуды и фазы и джиттера
GT-DST-SW-SSПрограммная опция - поддержка селективной сигнализации
GT-DS10-HW-PDS 10G ISDN - интерфейсная опция ISDN-PRIПоддержка TE/NT режимов, передача/прием одновременно до 23 голосовых, данных и видео вызовов в выбранном В канале. Декодирование L3 протокола. Тестовые шнуры в комплект не входят.
DS-LD-BTM-RDS-LD-BTM-R - тестовый шнур Bantam (M) - Bantam (M) красный
DS-LD-BTM-BDS-LD-BTM-B - тесто

Написать отзыв

Примечание: HTML разметка не поддерживается! Используйте обычный текст.
    Плохо           Хорошо

Комплект анализатора DataScout 10G для тестирования потоков E1/E3, DDS 56/54K, 2/4 провод TIMS с расширенным диапазоном 2 МГц, ISDN-PRI

  • Производитель: Tempo Communications
  • Код товара: TE-DS-SS-DDS-TIMS
  • Наличие: Под заказ

  • 1236537р.

0 отзывов Написать отзыв
