Основные функции:

Функциональные возможности анализатора Tempo DataScout TIMS

Основные функциональные возможности TIMS

сигнализация 2-х проводного тракта;
селективная сигнализация 4-х проводного тракта;
сигнализация 2/4 проводного тракта (голосового и широкополосного);
измерение частоты;
измерение уровней шумов;
анализ амплитуды, фазы и джиттера;
измерение скачков коэффициента усиления;
анализ скачков фазы;
анализ качаний частоты;
эмуляция CO / PBX

Приложения для повышения производительности

веб-браузер Chrome;
Google карты;
электронная почта, заметки и контакты
программа просмотра PDF;
сохранение более чем 1000 результатов измерений в цифровом и графическом виде с привязкой к дате

Особенности исполнения анализатора

ОС Android, 7";
сенсорный дисплей, русскоязычное меню;
бортовые обучающие видео;
прочный корпус с защитным чехлом и подставкой;
Li-Ion батарея большой емкости;
возможность удаленной установки дополнительных опций

Технические характеристики:

Технические характеристики анализатора Tempo DataScout TIMS DS0

Параметр	Значение
Интерфейсы	RJ11, Bantam
Сигнализация 2-х проводного тракта
Импеданс	900, 600, 1200 Ом
Выход	тональный сигнал ответа станции сигнал вызова число эквивалентности звонка (REN): 2 подключённый к линии: > 20 мА источник питания: -48 ±1.5 В (DC)
Эмуляция	CO, Station, PBX
Разрядность	DTMF, MF, DP
Режимы	LS, GS, E&M I-V, DID-imm, DID-Wink
Синхронизация	Pre-Wink, Pre-Digit, Wink Delay
Напряжение постоянного тока	2 ... ±90 В ±1 В (DC)
Разрешение	0.1 В
Ток	±10 ... 80 ±1.0 мА
Селективная сигнализация 4-х проводного тракта (опция GT-DST-SW-SS)
Режимы	SS1, SS4
Уровень выходного сигнала	-8 дБм0
Перерывы	2600 Гц ±2 Гц
Межзначный интервал	250 мс Тихо
2/4 проводной тракт (голосовой и широкополосный)
Стандарт	IEEE 743-1995
Импеданс	100, 135, 900, 600, 1200Ω Ом
Режим Моста	> 1 кОм
Уровень выходного сигнала	+10 ... -50 дБм ±.5 дБ
Уровни измеряемого сигнала	+13 ... -60 дБм ±0.5 дБм до 500 кГц 500 кГц до 2 МГц ±1 дБ
Измерение частоты
Голосовой диапазон	50 Гц ... 16 кГц ±1 Гц
Широкополосный диапазон	16 кГц ... 2 МГц ± 1 Гц
Измерение шумов
Диапазон	92 ... 50 дБ затухание
Измерение шума "Шум на землю"	+60 dBrnc ... +110 dBrnc 600/900 Ом
Настройки порога импульсных шумов	От 29 дБ до 84 дБ, счетчик 9999 с переполнением / сбросом
Амплитуда и фаза (опция GT-DST-SW-DG)
Джиттер	+10 дБм ... -40 дБм
Амплитуда	0.1%-100% пик ±5%
Фаза	0.1 ... 350º ±5%
Скачки коэффициента усиления (опция GT-DST-SW-DG)
Диапазон	2, 3, 4, 6, 8,10 дБ
Погрешность	± 0.5d дБ
Счетчик	9999 с переполнением и очисткой
Скачки фазы (опция GT-DST-SW-DG)
Диапазон	5-75 градусов
Погрешность	± 10%
Счетчик	9999 с переполнением и очисткой
Перерывы связи	12 дБ ±1 дБ
23-х тональная последовательность
Стандарт	IEEE 743-1995
Диапазон	-8 дБм, 0 ... -40 дБм
Индивидуальная частота и уровень 23-тональных интермодальных искажений	2-й и 3-й порядок уровень выходного сигнала: -6 дБм ... -40 дБм измерение: ±2 дБ
23-тональный среднеквадратичный композитный тон	IMD, EDD: 0 ... 12 мс ±.01 мс S/TD, S/NR: +/- 2 дБ
Возвратные потери	-ERL, SRL-Lo, SRL-HI уровень выходного сигнала: -6 дБм ... -10 дБм измерение: 0 - 30 дБ ± 1 дБ
Фиксированные частоты голосового диапазона (опция GT-DST-SW-PRO4)
Частоты	404 Гц, 1004 Гц, 2804 Гц, 2713 Гц, 1804 Гц, 3204 Гц, 1913 Гц, 2413 Гц
Погрешность	± 1 Гц
Фиксированные частоты широкополосного диапазона (опция GT-DST-SW-PRO4)
Частоты	28 кГц, 40 кГц, 48 кГц, 82 кГц, 96 кГц,196 кГц, 392 кГц, 1024 кГц
Погрешность	± 1 Гц
Качание частоты
Голосовой диапазон	404 Гц ... 3204 Гц
Широкополосный диапазон	20 кГц ... 2 MГц
Тихий тон	терминированный 0 Гц
Количество уровней громкости динамика	3
Питание
Тип аккумуляторной батареи	Li-Ion
Время работы от батареи	2 - 8 час (в зависимости от режима)
Напряжение питания от сети переменного тока	110-240 В, 50-60 Гц
Характеристики входящего в комплект блока питания	9В, 2A
Общие параметры
Монитор	Сенсорный, 7" WVGA LCD, разрешением 800x600
Температура эксплуатации	-10°C ... 55°C
Температура хранения	-20°C ... 70°C
Влажность	0% ... 93% RH без конденсации
Габариты	292 x 203 x 82.5 мм
Вес	2,95 кг

Использование:

Видео обзор транспортного анализатора Datascout 10G (Обзор меню)

Комплектация:

Дополнительные опции и аксессуары для анализатора Tempo DataScout TIMS

Наименование	Артикул
Дополнительные опции
Программная опция удаленного контроля по 10/100BASE-T	GT-DS10-SW-RC
Тестовые патч корды TIMS
DS-LD-BTM-CLIP - тестовый патч-корд Bantam (M) - зажимы "крокодил" TIMS/DS1: 1,8м	DS-LD-BTM-CLIP
DS-LD-RJF-BTM - тестовый патч-корд RJ48 (F) - двойной Bantam	DS-LD-RJF-BTM
Поверка
Поверка	KIA-P-Datascout

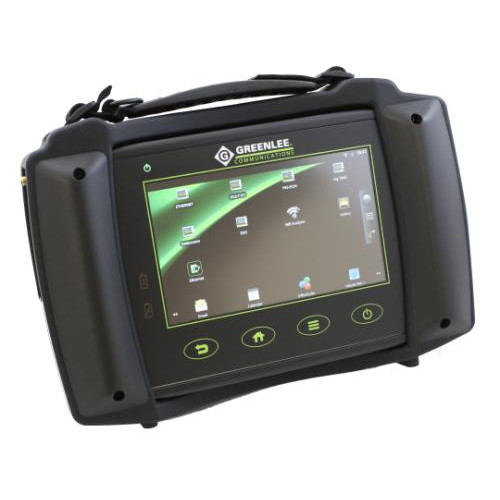

Tempo DataScout TIMS - портативный анализатор сигнализации 2-х и 4-х проводных аналоговых каналов передачи голоса и данных. Благодаря расширенному до 2 МГц частотному диапазону Tempo DataScout TIMS позволяет детально оценить состояние канала DS0 в голосовом и широкополосном диапазонах, найти и устранить имеющиеся неполадки.

Особенности анализатора Tempo DataScout TIMS DS0

Широкие функциональные возможности в базовой конфигурации:
- генератор сигналов частотой до 2 МГц;
- сигнализация 2-х проводного тракта;
- сигнализация 2/4 проводного тракта (голосового и широкополосного);
- измерение частоты;
- измерение уровней шумов;
- анализ качаний частоты
- эмуляция CO / PBX
- подача сигнала +13 дБ / прием -50 дБ
- селективная сигнализация 4-х проводного тракта;
- анализ амплитуды, фазы и джиттера;
- измерение скачков коэффициента усиления;
- анализ скачков фазы;
Удобное исполнение анализатора:
- ОС Android, 7"
- сенсорный дисплей, русскоязычное меню и инструкция по эксплуатации
- прочный корпус с защитным чехлом и подставкой
- Li-Ion батарея большой емкости
Сервисные функции для повышения комфорта работы с прибором:
- веб-браузер Chrome;
- Google карты, электронная почта, заметки и контакты;
- программа просмотра PDF;
- сохранение более чем 1000 результатов измерений в цифровом и графическом виде с привязкой к дате;
- бортовые обучающие видео

Комплект поставки анализатора Tempo DataScout TIMS

Код по каталогу	Наименование	Кол-во, шт.
GT-DS10G-HW-B3	DataScout 10G - базовая платформа без порта DATACOM	1 шт.
GT-DS10-HW-T	Интерфейсная опция TIMS. Поддержка 2/4 проводных окончаний.	1 шт.
GT-DST-SW-4	Програмная опция расширения частотного диапазона с 20кГц до 2,0 МГц для DataScout 10G	1 шт.
GT-DST-SW-PRO4	Программная опция доступа к программированию любой частоты на 4 пользовательских клавиши прибора. Поддержка быстрой передачи уникальных частот.	1 шт.
GT-DST-SW-DG	Программная опция поддержки измерений перерывов связи, импульсов амплитуды и фазы и джиттера	1 шт.
GT-DST-SW-SS	Программная опция поддержки селективной сигнализации	1 шт.
DS-LD-BTM-CLIP	DS-LD-BTM-CLIP - тестовый патч-корд Bantam (M) - зажимы "крокодил" TIMS/DS1: 1,8м	1 шт.
DS-LD-BTM-R	DS-LD-BTM-R - тестовый шнур Bantam (M) - Bantam (M) красный	1 шт.
DS-LD-BTM-B	DS-LD-BTM-B - тестовый шнур Bantam (M) - Bantam (M) синий	1 шт.
DS-LD-RJ48-BTM	DS-LD-RJF-BTM - тестовый патч-корд RJ48 (F) - двойной Bantam	1 шт.
DS10G-ACC-VEH	DS10G-ACC-VEH - шнур питания от автомобильного прикуривателя	1 шт.
DS-ACC-OTG	DS-ACC-OTG - адаптер USB 2.0 - OTG микро кабель	1 шт.
DS10G-ACC-SOFT	DS10G-ACC-SOFT - кейс для транспортировки DS10G	1 шт.
