Технические характеристики:
Комплектация:
Технические характеристики аппарата для сварки оптических волокон
Tempo FSP200
| Наименование параметра | Значение |
| Сварка оптических волокон | |
| Способ выравнивания волокон | по сердцевине |
| Количество моторов для юстировки волокон | 6 шт. |
| Тип свариваемых волокон | SM(G.652), MM(G.651), DS(G.653), NZDS(G.655), BIF(G.657), EDF |
| Автоматическое распознавание волокон | SM(G.652), MM(G.651), DS(G.653), NZDS(G.655), BIF(G.657), EDF |
| Количество одновременно свариваемых волокон | 1 пара |
| Калибровка дуги | в автоматическом и ручном режиме |
| Диаметр оболочки свариваемых волокон | 80 ~ 150 мкм |
| Диаметр буфферного покрытия свариваемых волокон | 100 ~ 1 000 мкм |
| Длина зачищенного волокна после скола | 10 мм |
| Количество программ сварки | 60 предустановленных, возможность добавления пользовательских программ |
| Потери на сварном соединении | SM: 0.02дБ, MM: 0.01дБ, DS: 0.04дБ, NZDS: 0.04дБ, G.657: 0,04дБ |
| Отражение от сварного соединения | -60дБ |
| Типичное время сварки | 7 сек (Быстрый режим) |
| Время загрузки сварочного аппарата | 5 сек |
| Определение ориентировочных потерь на соединении | доступно, по изображению с двух камер (по сердцевине, угловое смещение, деформирование волокна) |
| Контроль процесса сваривания | визуальный, и аппаратный, при тесте на разрыв - только визуальный |
| Функция внесения потерь на сварном соединении | Есть (диапазон 0,1 - 15 дБ, шаг 0.1 дБ) |
| Пямять результатов сварок | последние 5 000 результатов сохраняются во внутренней памяти. (изображений 100 результатов) |
| Ресурс электродов | более 5 000 сварных соединений |
| Тест на разрыв | 2N |
| Термоусадка | |
| Количество программ термоусадки | 20 предустановленных, возможность добавления пользовательских программ |
| Типичное время термоусадки | регулируемое от 0 до 240 сек |
| Допустимый размер используемой КДЗС | 40 мм, 60 мм, микро КДЗС |
| Отображение результатов | |
| Монитор | поворотный цветной, 3.5” |
| Камеры | 2 камеры типа CMOS |
| Увеличение места сварки | просмотр оси X/Y : 200X, X и Y: 200X |
| Автоматический поворот экрана | Ориентация экрана регулируется автоматически в соответствии с положением монитора Изображение волокна автоматически переворачивается в соответствии с положением монитора |
| Питание | |
| Питание от сети | Адаптер 100~240В AC |
| Аккумуляторная батарея | Литий-Ионная DC 10.8В, 4400 мАч |
| Количество циклов сварка/термоусадка от заряда батареи | 200 циклов (включая термоусадку КДЗС 60 мм) |
| Общие параметры | |
| Порты | USB |
| Защита |
|
| Условия эксплуатации | Высота от 0 до 5000 м над уровнем моря; температура от -20 до +55˚C; влажность от 0 до 95% без конденсации, скорость ветра от 0 до 15 м/с |
| Условия хранения | Температура от -40 до +70˚C; влажность от 0 до 95% без конденсации. |
| Габариты сварочного аппарата | 135(Д) х 125(Ш) х 125(В) мм (не включая защитные резиновые накладки) |
| Габариты кейса для переноски | 356(Д) х 254(Ш) х 203(В) |
| Вес сварочного аппарата | 1.7 кг (включая батарею) |
Аксессуары к сварочному аппарату для ВОЛС Tempo FSP200
| Фото | Наименование | Артикул |

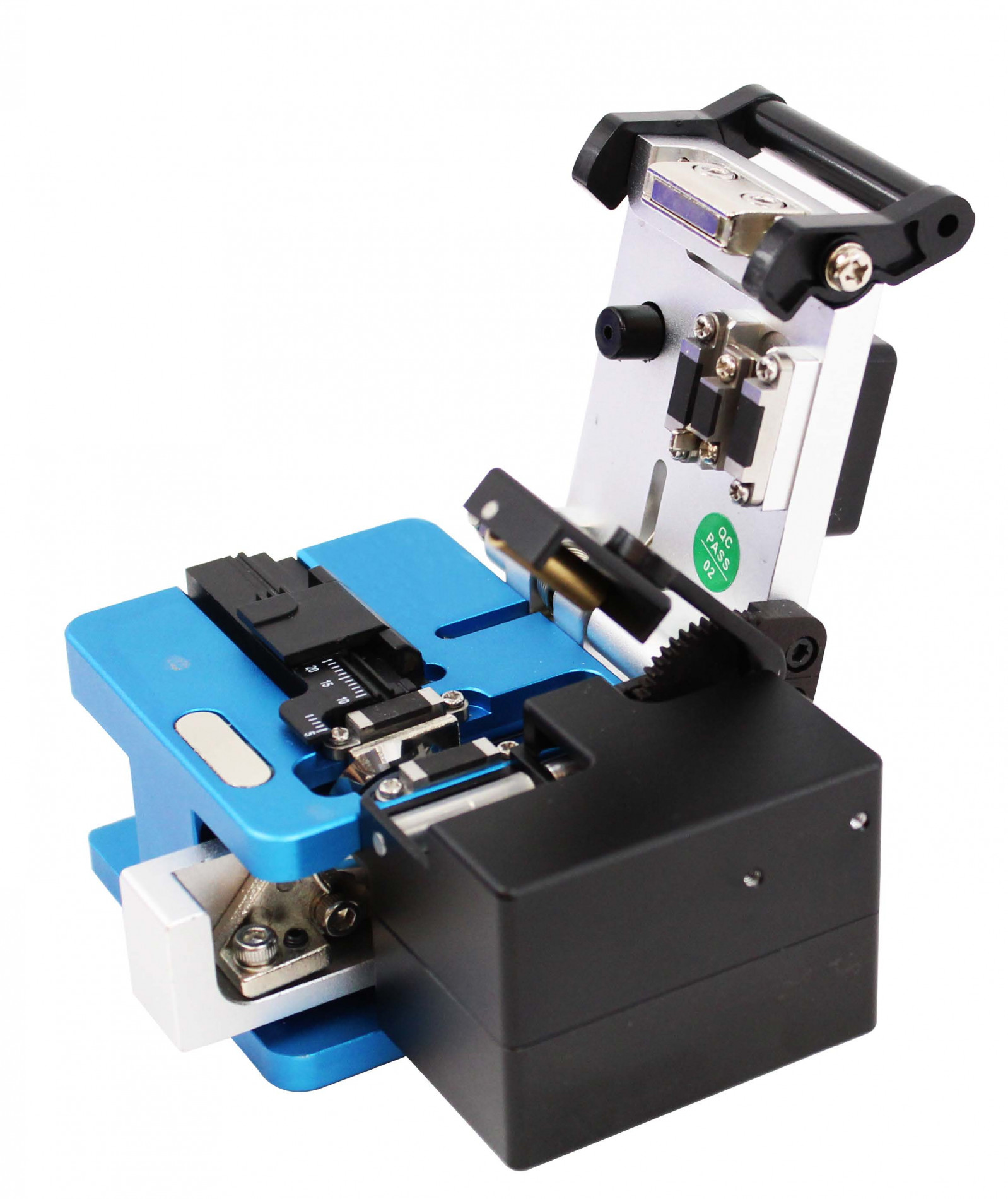

 | Tempo FCL200 - прецизионный скалыватель оптических волокон | TE-FCL200 |

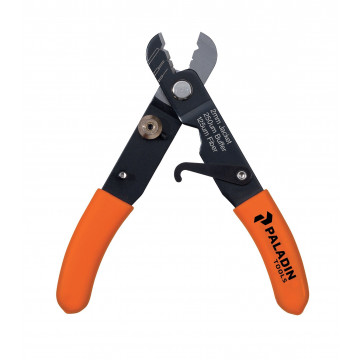

 | Greenlee PA1162 - стриппер буферного слоя (125 мкм; 250 мкм, 900 мкм, 3 мм) | PT-1162 |

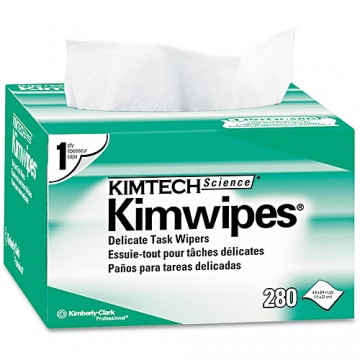

 | FIS Kim-Wipes - безворсовые салфетки (280 шт) | FIS-34-55 |

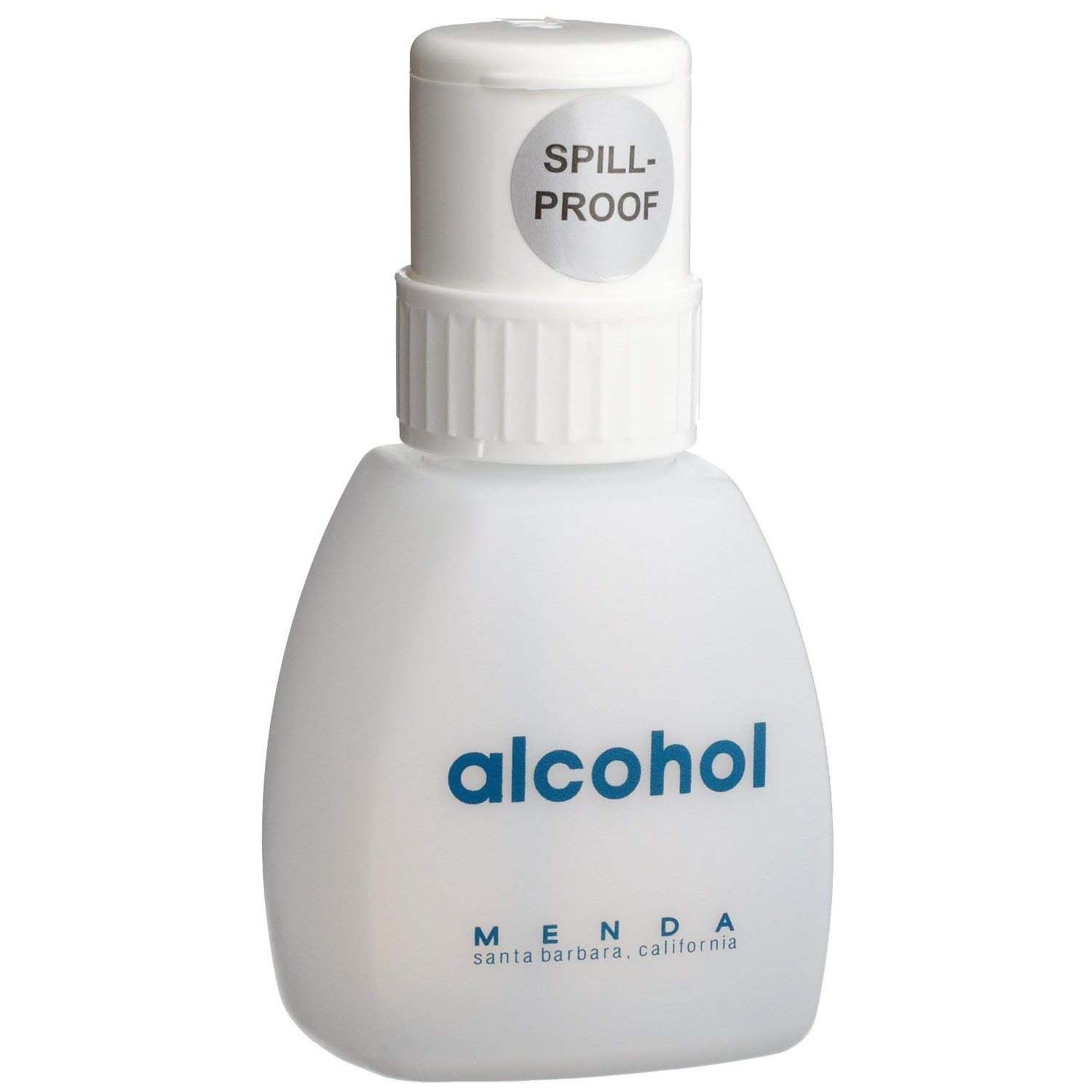

 | FIS F1007PL - дозатор для спирта с помпой 250 мл. | FIS-F1007PL |

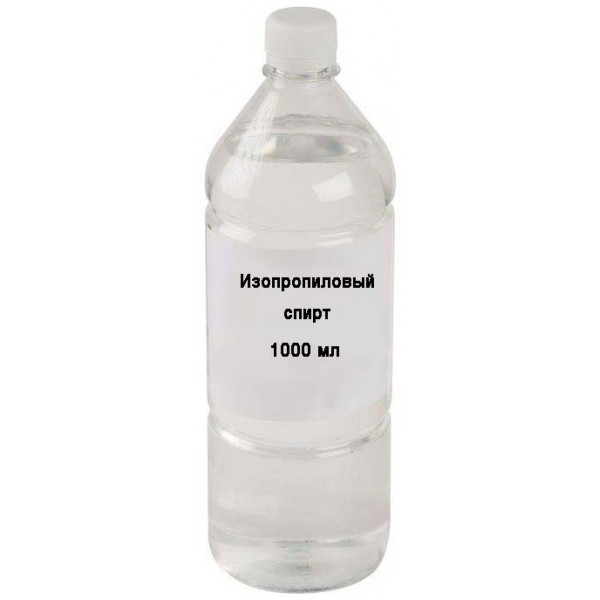

 | Изопропиловый спирт (пропанол, изопропанол, "изопропанол-2") 1 литр. | ROS-05397 |

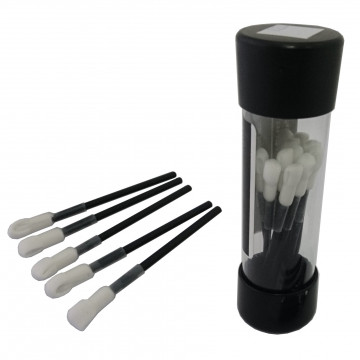

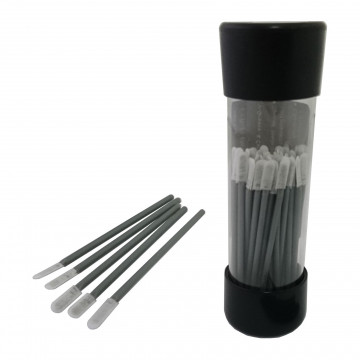

 | Greenlee 38542F - палочки для чистки V-канавок сварочных аппаратов | GT-38542F |
 | Greenlee 51125F - палочки для чистки объективов и зеркал сварочных аппаратов | GT-51125F |

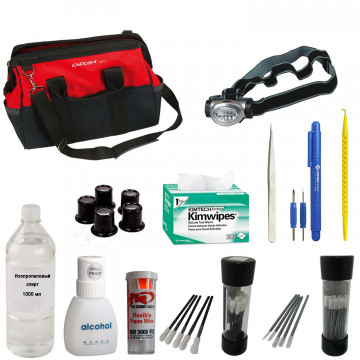

 | Набор SK-SPL-KIT для чистки сварочных аппаратов ВОЛС | SK-SPL-KIT |
Tempo FSP200 - базовый комплект аппарата для сварки оптических волокон производства компании Tempo Communications (США). Аппарат разработан для работы жестких условиях окружающей среды. Имеет наиболее широкий температурный диапазон эксплуатации (от -20 до +55℃), защиту от пыли, влаги (IP52) и ветра (до 15 м/сек). А благодаря сочетанию превосходных технических характеристик, удобного меню и портативного исполнения, FSP200 станет идеальным инструментом для интенсивного развития как магистральных ВОЛС так и сети доступа.
Особенности аппарата для сварки оптических волокон Tempo FSP200
- высокая надежность (3 года гарантии)
- самый широкий в отрасли температурный диапазон эксплуатации (от -20 до +55℃)
- высокая точность сведения волокон по сердцевине
- высокая скорость сварки и термоусадки
- большая емкость аккумуляторной батареи 4400 мАч
- режим энергосбережения
- адаптирован для сращивания 200 микронных волокон
- автораспознавание типа волокна
- автоматическая и ручная калибровка мощности и длительности дуги
- цветной сенсорный дисплей 3,5”
- возможность установки splice-on коннекторов SC, LC, FC, ST
- интуитивно понятное меню
- защита от влаги, пыли и ударов
- портативное исполнение и малый вес
Видео обзор сварочного аппарата Tempo FSP200
Комплект поставки аппарата для сварки оптических волокон Tempo FSP200
| Наименование | TE-FSP200 |
| Сварочный аппарат | 1 шт. |
| Аккумуляторная батарея | 1 шт. |
| Адаптер питания от переменного тока/Зарядное устройство | 1 шт. |
| Кабель питания | 1 шт. |
| Жесткий кейс для транспортировки комплекта сварочного аппарата | 1 шт. |
| Ремень для переноски | 1 шт. |
| Пинцет | 1 шт. |
| Комплект запасных электродов | 1 пара |
| Лоток для охлаждения КДЗС | 1 шт. |
| Ключ внутренний шестигранник | 1 шт. |
| Кабель USB | 1 шт. |
| Комплект держателей волокна 200/250 мкм | 1 пара |
| Комплект держателей волокна 900 мкм | 1 пара |
| Держатель привариваемых коннекторов SC/LC | 1 шт. |
| Приспособление для чистки электродов | 1 шт. |
| Краткая инструкция по работе со сварочным аппаратом | 1 шт. |

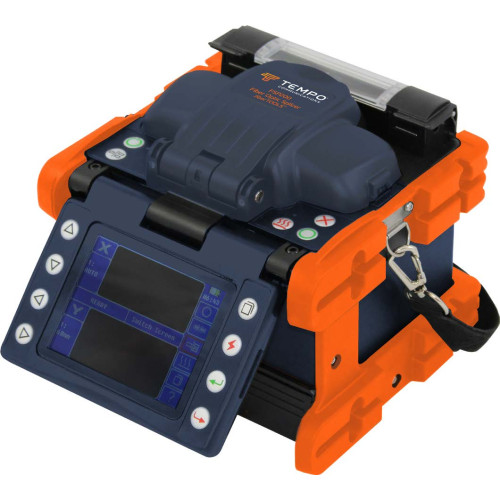

Сварочный аппарат Tempo FSP200
- Производитель: Tempo Communications
- Код товара: TE-FSP200
- Наличие: Под заказ
-
535379р.
