Технические характеристики Tempo 620K-G

Аксессуары для тестового набора Tempo 620K-G

Фото	Артикул	Наименование
	3-00-0472	Tempo RPT-1 - комплект сменных пластиковых наконечников (плоский и круглый) для индуктивных щупов 200B, 200EP, 200FP и 200XP
	3-00-0471	Tempo RMT-1 - сменный металлический наконечник (круглый) для индуктивных щупов 200B, 200EP
	3-00-0498	Зажимы «крокодил», пара
	2-10-0494	Tempo 700C - сумка-чехол для индуктивных щупов 200B, 200EP, 200FP, 200XP, 402R, тональных генераторов 77HP-G, 77HP-G/6A, 77M-G, 402T, 77GX, 77GX2, AT8, AT8L, наборов включающие данные компоненты
	GT-PA1902	Tempo PA1902 - модульный адаптер RJ45 (8 контактов)
	GT-PA1903	Tempo PA1903 - модульный адаптер RJ11 (6 контактов)

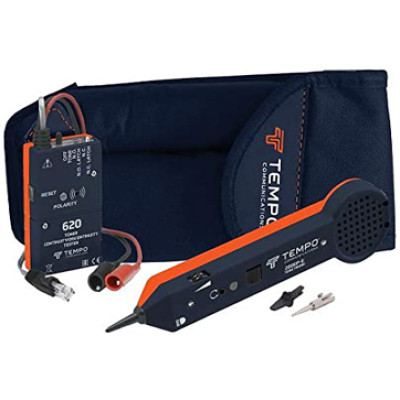

Tempo 620K-G - комплект тестовых приборов для диагностики и обслуживания систем охранной и пожарной сигнализации. Он позволяет проверить работоспособность нормально замкнутых и нормально разомкнутых датчиков, выполнить прозвонку проводки, найти нужный кабель в пучке, определить полярность линии и др. В случае определения замыкания/размыкания цепи, тестер подает звуковой сигнал, что позволяет производить тестирование сигнализации водиночку. Благодаря триггерной фиксации тестер позволяет фиксировать даже кратковременные срабатывания датчиков. Звуковая сигнализация срабатывания остается включенной до тех пор, пока не будет нажата кнопка сброса. Кроме того, данная функция может использоваться и для локализации плавающих неисправностей в цепях шлейфов. Выбор типа тестируемого датчика и включение триггерной фиксации осуществляется с помощью переключателя. При работе 620K в качестве тонального генератора устройство обеспечивает воспроизведение двухчастотного тона, подаваемого в цепь посредством двух выводов с зажимами "крокодил" или модульного соединителя (RJ11). Это позволяет использовать тестер для идентификации пары и трассировки кабеля. В качестве приемника необходимо использовать входящий в комплект индуктивный щуп (200EP-G).

Для удобства эксплуатации тестер имеет магнитную площадку на задней части корпуса, что позволяет легко закрепить его на приборных стойках, блоках сигнализации и других металлических поверхностях.

Индуктивный щуп 200EP-G имеет разъем для подключения телефонной гарнитуры и тестовой телефонной трубки, светодиод для подсветки рабочего пространства и регулятор громкости.

Особенности набора Tempo 620K-G

• триггерная схема фиксации (тестирование нормально замкнутых и нормально разомкнутых датчиков);
• идентификация нужной пары или порта на кроссе;
• отбор кабелей из пучка;
• определение полярности телефонной линии;
• определение наличия короткого замыкания (звуковой сигнал);
• организация канала служебной связи (подача питающего напряжения 4,5 В для микрофона тестовой телефонной трубки);
• сопряжение с гарнитурой;
• мощность сигнала генератора 3 дБм;
• защита по напряжению выводов генератора: 120 В переменного тока;
• магнитная пластина на задней части генератора для крепления к металлической панели или шкафу.
