Основные функции Greenlee 701K-G/6A:

• найти нужную пару или жилу в проводе (UTP/FTP)
• отобрать "свой" провод из пучка других
• определить порт на патч-панели который соответствует определенной розетке
• проверить полярность линии
• определить наличие замыкания жил (со звуковой индикацией)
• подать напряжение для питания микрофона телефонной трубки

Функции генератора Greenlee 77HP-G/6A:

• два светодиода для индикации короткого замыкания, целостности проводки, полярности линии и состояния батареи
• два типа переменных тона 890/960 Гц (тумблер в батарейном отсеке)
• разъемы типа "крокодил" и модульный разъем RG-11
• защиту по напряжению 52B
• переключатель подачи тона вынесенный на корпус генератора, что значительно упрощает его использование
• переходник RJ-11 на RJ-45 в комплекте
• "крокодилы" с игольчатой площадкой для прокалывания изоляции проводника

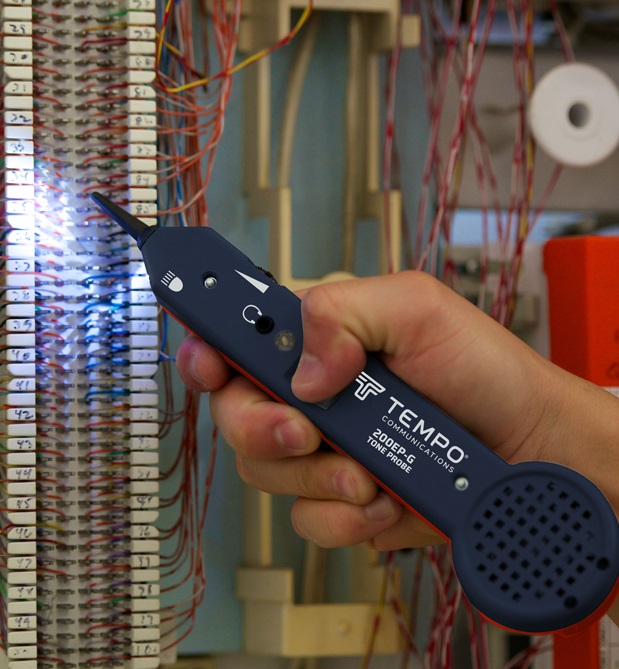

Функции индуктивного щупа Greenlee 200EP-G:

• регулятор чувствительности приемника
• схема усиления сигнала и звуковая сигнализация
• два сменных пластиковых наконечника (острый и плоский) позволяющих избежать замыкания жилы на жилу при идентификации пары
• дополнительный металлический сменный наконечник, обеспечивающий максимальную чувствительность при сортировки жил
• выводы для подключения тестовой трубки, для помещений с высоким уровнем шума
• встроенный фонарик для работы в условиях плохой освещенности -
• разъем для подключения телефонной гарнитуры
• светодиод для индикации сигнала генератора

Сравнительная таблица тестовых наборов 601K-G,701K-G,701K-G/6A,Fluke Pro 3000

Технические характеристики Greenlee 701K-G/6A:

Принцип работы тестового набора для отбора кабеля:

Для "прозвонки" пары на удаленном конце кабеля, необходимо:

1. Черный провод генератора подключить к экрану (оболочке) кабеля;
2. Красный провод генератора подключить к паре, которую необходимо идентифицировать на удаленном конце кабеля;
3. Включить генератор в положение "Tone"
4. Развести пары на удаленном конце кабеля на максимально возможное расстояние друг от друга. Увеличение расстояния между парами приведет к уменьшению взаимных наводок и уменьшению вероятности ошибочного определения пары.
5. Включить индуктивный щуп и поочередно поднести его наконечник к каждой из пар кабеля на удаленной его стороне. Наиболее мощный сигнал будет наблюдаться при приближении щупа к паре, в которую был подан сигнал генератора. Если сигнал хорошо слышен на всех парах - следует уменьшить громкость щупа и повторить измерение.

Видео: Поиск скрытой проводки при помощи индуктивного щупа Tempo

Видео: Отбор кабельных пар на удаленном конце кабеля

Аксессуары для тестового набора Tempo 701K-G/6А

Фото	Артикул	Наименование
	3-00-0472	Tempo RPT-1 - комплект сменных пластиковых наконечников (плоский и круглый) для индуктивных щупов 200B, 200EP, 200FP и 200XP
	3-00-0471	Tempo RMT-1 - сменный металлический наконечник (круглый) для индуктивных щупов 200B, 200EP
	3-00-0498	Зажимы «крокодил», пара
	2-10-0494	Tempo 700C - сумка-чехол для индуктивных щупов 200B, 200EP, 200FP, 200XP, 402R, тональных генераторов 77HP-G, 77HP-G/6A, 77M-G, 402T, 77GX, 77GX2, AT8, AT8L, наборов включающие данные компоненты

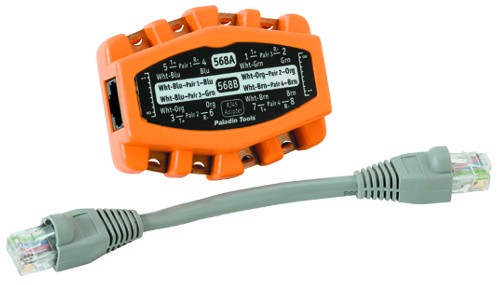

	GT-PA1902	Tempo PA1902 - модульный адаптер RJ45 (8 контактов)

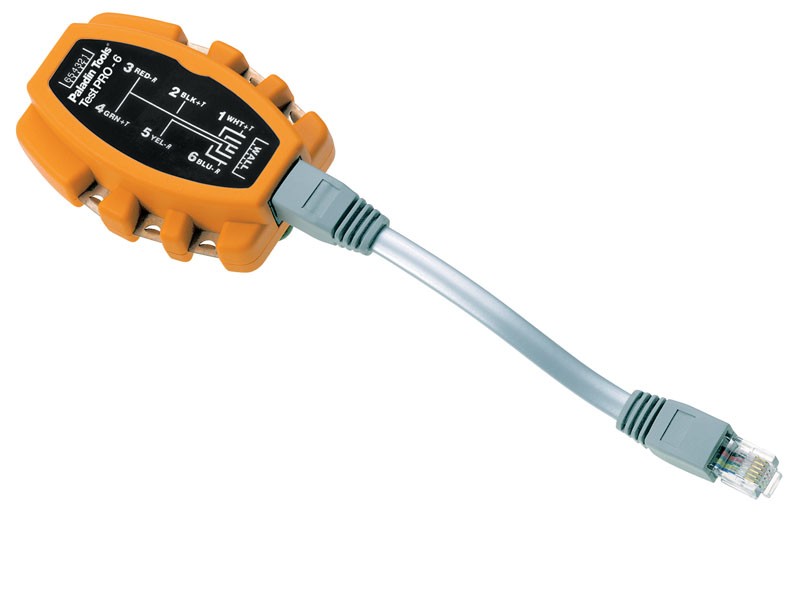

	GT-PA1903	Tempo PA1903 - модульный адаптер RJ11 (6 контактов)

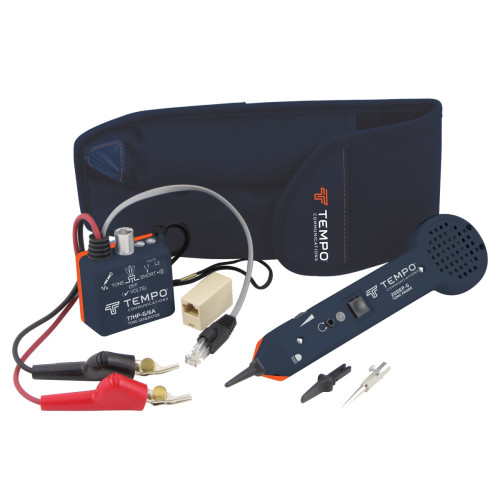

Tempo 701K-G/6A - набор тестовых приборов для обслуживания телефонных кабелей, кабелей передачи данных и видео. Благодаря высокой надежности и прекрасным техническим характеристикам он давно завоевал доверие пользователей и уже длительное время удерживает мировое лидерство среди аналогичных приборов. Набор применяется для точного определения целостности проводки, поиска нужного провода в толстом пучке кабелей идентификации нужного порта на кроссе, организации канала служебной связи между монтажниками и определения полярности телефонных линий, трассировки кабеля. 701K-G/6A состоит из тонального генератора 77HP-G/6A и индуктивного щупа 200EP-G.

Особенностью входящего в комплект генератора 77HP-G/6A является наличие усиленных "крокодилов" с игольчатой площадкой. Они позволяют подать сигнал в пару кабеля без необходимости снятия изоляции с жил.

Основные функциональные возможности Greenlee 701K-G/6A

• идентификация нужной пары или порта на кроссе;
• идентификация жил и пар в многопарном кабеле;
• отбор кабелей из пучка;
• трассировка кабелей в стене;
• определение наличия постоянного напряжения в линии;
• индикация переменного (звонкового) напряжения в линии;
• определение полярности одновременно 2-х телефонных линий;
• определение наличия короткого замыкания (звуковой сигнал и LED индикатор);
• тестирование целостности проводки;
• организация канала служебной связи по отключенной от АТС линии (подача питающего напряжения на микрофон тестовой телефонной трубки);
• сопряжение с гарнитурой или тестовой телефонной трубкой;
• подсветка рабочего пространства индуктивным щупом (для удобства работы в плохо освещенном помещении);
• подключение генератора к линии посредством крокодилов с игольчатыми площадками, а также RJ11 и RJ45 разъёмов;
• мощность сигнала генератора 10 дБм
• защита по напряжению выводов генератора: 52 В

Принцип работы тестового набора Greenlee 701K-G/6A:

Для "прозвонки" линии Вам обязательно необходимо два проводника. Это может быть две жилы или жила и экран кабеля. С помощью крокодилов или модульного разъема (RJ) подключаем генератор к линии. Он посылает в линию сигнал определенной частоты. На обратном конце линии с помощью антенны - щупа, прикасаясь по очереди ко всем парам/кабелям, мы ищем максимальный уровень сигнала. На нужном проводнике звук сигнала будет намного громче чем на соседних (незначительные наводки будут распространяться по всем рядом проходящим жилам).

Есть небольшая особенность работы, если вам необходимо отобрать кабель из пучка, а доступа к оголенным жилам на дальнем конце нет. В этом случае подключайте генератор ко всем парам сразу - две пары к одному "крокодилу" и две к "второму" (в случае 4-х парного проводника). Если подключится к одной паре - сигналу сложнее пробиваться сквозь внешнюю изоляцию.

Также легко вы сможете работать с обесточенными слаботочными сетями без напряжения.
