+8 дБм / +1 дБм (переключатель на передней панели генератора)
Величина напряжения, питающего микрофон телефонной трубки (для организации связи по отключенной от АТС линии)
5,5 В
Сопротивление линии для визуальной индикации короткого замыкания
< 10 кОм
Сопротивление линии для звуковой индикации короткого замыкания
< 200 Ом
Количество телефонных линий, в которых определяется полярность
1 (при подключении крокодилами)
2 (при подключении при помощи модульного разъема)
Защита по напряжению (импеданс 600 Ом)
60 В
Питание
9 В (крона)
Автоотключение питания
есть, после 4-х часов беспрерывной работы
Продолжительность работы от батареи
100 часов
Температура эксплуатации
0 °C ... 50 °C
Температура хранения
-50 °C ... 75 °C
Габариты
101 х 41 х 38 мм
Вес
130 гр.
Сравнительная таблица характеристик тональных генераторов серии Tempo 77:
Модель
77M-G
77HP-G
77HP-G/6A
77GX, 77GX2-G
600LS
Выбор частоты
нет
нет
нет
есть
нет
Защита по напряжению
52В
52В
52В
60В
60В
Подача разговорного напряжения
4,6 В
4,6 В
4,6 В
5,5 В
9,8 В
Рабочие частоты
890/960 Гц
890/960 Гц
890/960 Гц
577/984 Гц
890/960 Гц
Выходная мощность
+10 дБм
+10 дБм
+10 дБм
+8 дБм /+1 дБм
+7 дБм (при 600 Ом)
Переходник RG11-RG45
нет
есть
есть
нет
нет
Определения короткого замыкания
светодиод
светодиод, звук
светодиод, звук.
есть
есть
Определение полярности
есть, 1 линия
есть, 1, 2 линии
есть, 1, 2 линии
есть
есть
Определение целостности
светодиод
светодиод, звук
светодиод, звук.
светодиод
есть
Крокодилы с игольчатой площадкой
нет
нет
есть
только в модели 77GX2-G
нет
Оценка сопротивления шлейфа
нет
нет
нет
нет
да
Переходник RJ11-RJ45
нет
есть
есть
нет
нет
№ по каталогу
GT-77M-G
GT-77HP-G
GT-77HP- G/6A
PE-77GX
3-20-0473
Использование:
Видео: Отбор кабельных пар на удаленном конце кабеля (дополнительно нужен индуктивный щуп)
Комплектация:
Аксессуары для индуктивного щупа Tempo 77GX2-G
Фото
Артикул
Наименование
3-00-0498
Tempo RPC - Зажимы "крокодил" для тональных генераторов и тестовых телефонных трубок
GT-PA1902
Tempo PA1902 - модульный адаптер RJ45 (8 контактов)
GT-PA1903
Tempo PA1903 - модульный адаптер RJ11 (6 контактов)
2-10-0494
Tempo 700C - сумка-чехол для индуктивных щупов 200B, 200EP, 200FP, 200XP, 402R, тональных генераторов 77HP-G, 77HP-G/6A, 77M-G, 402T, 77GX, 77GX2, AT8, AT8L, наборов включающие данные компоненты

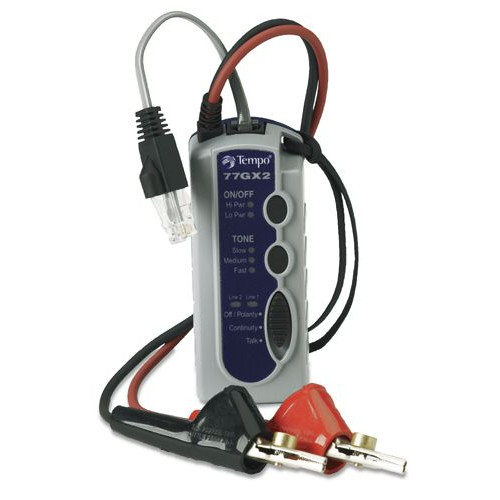

Tempo 77GX2-G - генератор тонального сигнала. Совместно с индуктивным щупом он позволяет прозванивать медные кабельные линии, выполнять идентификацию проводников или портов на кроссе или в распределительной коробке. В немпредусмотрено три различных звуковых сигнала а также два уровня мощности выходного сигнала, которые выбираются клавишей на корпусе. Генератор оснащен двумя тестовыми выводами с разъёмами «крокодил» с игольчатой площадкой, и одним выводом с модульным разъёмом RJ11.
Tempo 77GX2-G позволяет идентифицировать как закороченные, так и разорванные пары. Для быстрой и эффективной проверки телекоммуникационных розеток предусмотрена функция проверки полярности сразу на двух выходах.
Благодаря повышенной защите по напряжению и повышенному напряжению питания микрофона телефонной трубки, генератор Tempo 77GX2-G рекомендован для обслуживания аналоговых телефонных линий.
Функциональные возможности тонального генератора Tempo 77GX2-G
генерация тонального сигнала для трассировки и отбора пар совместно с индуктивным щупом (частота 577/960 Гц переключается клавишей на корпусе);
регулировка выходной мощности (+8 дБм/+1 дБм);
проверка целостности линии (LED, звуковой сигнал);
определение наличия в линии постоянного напряжения (LED);
определение полярности телефонной линии (2 пары; LED);
определение наличии в линии переменного (звонкового) напряжения (LED);
подача разговорного напряжения для организации канала связи по отключенной от АТС линии (5,5 В);
повышенная защита по напряжению (60 В);
автоматическое отключение питания;
способ подключения к линии: зажимы "Крокодил" с игольчатой площадкой, RJ11
Технические характеристики тонального генератора Tempo 77GX2-G
