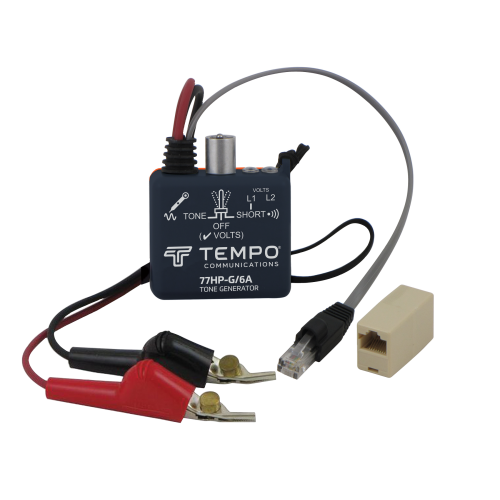

Функциональные возможности тонального генератора Tempo 77HP-G/6A

• генерация тонального сигнала для трассировки и отбора пар совместно с индуктивным щупом (+10 дБм; 890/960 Гц);
• проверка целостности линии (LED, звуковой сигнал);
• определение наличия в линии постоянного напряжения (LED);
• определение полярности телефонной линии (2 пары; LED);
• определение наличии в линии переменного (звонкового) напряжения (LED);
• подача разговорного напряжения для организации канала связи по отключенной от АТС линии (4,6 В);
• защита по напряжению (52 В);
• способ подключения к линии: зажимы "Крокодил с игольчатой площадкой", RJ11, RJ45

Технические характеристики тонального генератора Tempo 77HP-G/6A

Сравнительная таблица характеристик тональных генераторов серии Tempo 77:

Видео: Отбор кабельных пар на удаленном конце кабеля (дополнительно нужен индуктивный щуп)

Аксессуары для индуктивного щупа Tempo 77HP-G/6A

Фото	Артикул	Наименование
	3-00-0498	Tempo RPC - Зажимы "крокодил" для тональных генераторов и тестовых телефонных трубок
	GT-PA1902	Tempo PA1902 - модульный адаптер RJ45 (8 контактов)
	GT-PA1903	Tempo PA1903 - модульный адаптер RJ11 (6 контактов)
	2-10-0494	Tempo 700C - сумка-чехол для индуктивных щупов 200B, 200EP, 200FP, 200XP, 402R, тональных генераторов 77HP-G, 77HP-G/6A, 77M-G, 402T, 77GX, 77GX2, AT8, AT8L, наборов включающие данные компоненты

Тональные генераторы Tempo (Greenlee) являются обязательным компонентом в составе набора приборов техников для работы как внутри помещений, так и снаружи. Они служат для проверки исправности отдельного проводника или пары кабеля. Тональные генераторы работают с проводкой различного типа, будь то витая пара, одиночный проводник, коаксиальный кабель или проводник любого другого типа. Все представленные генераторы поддерживают выполнение четырех основных функций: генерация тонального сигнала, проверка целостности линии, подача разговорного напряжения, определение полярности телефонной линии. Тональные генераторы оснащены двумя тестовыми выводами с разъёмами «крокодил», и одним выводом с модульным разъёмом RJ11.

Модель Greenlee 77HP/6A оснащена разъемами «крокодил» со специальной игольчатой площадкой. Иголки протыкают изоляцию кабеля и обеспечивают надежный контакт, т.е. вам больше не придется зачищать провода!

Технические характеристики тональных генераторов Greenlee 77:
