• Тональный генератор 77M-G
Основные функции:

Основные функции тонального генератора Tempo 77M-G

  • генерация тонального сигнала для трассировки и отбора пар совместно с индуктивным щупом;
  • проверка целостности линии;
  • подача разговорного напряжения для организации канала связи по отключенной от АТС линии;
  • определение полярности телефонной линии (1 пара)
Технические характеристики:

Технические характеристики тонального генератора Tempo 77M-G

ПараметрЗначение
Частота подаваемого тонального сигналапеременная 890/960 Гц
Частота смены сигнала1,3 Гц; 6 Гц (переключатель внутри корпуса)
Выходная мощность+10 дБм
Величина напряжения, питающего микрофон телефонной трубки (для организации связи по отключенной от АТС линии)4,6 В
Сопротивление линии для визуальной индикации короткого замыкания< 10 кОм
Сопротивление линии для звуковой индикации короткого замыкания< 200 Ом
Количество телефонных линий, в которых определяется полярность
  • 1 (при подключении крокодилами или модульного разъема)
Защита по напряжению (импеданс 600 Ом)52В
Питание9 В (крона)
Продолжительность работы от батареи50 часов
Переходник RG11-RG45есть
Температура эксплуатации0 °C ... 50 °C
Температура хранения-50 °C ... 75 °C
Габариты32 х 64 х 57 мм
Вес128 гр.

Сравнительная таблица характеристик тональных генераторов серии Tempo 77:

Модель77M-G77HP-G77HP-G/6A77GX600LS
Выбор частотынетнетнетестьнет
Защита по напряжению52В52В52В60В60В
Подача разговорного напряжения4,6 В4,6 В4,6 В5,5 В9,8 В
Рабочие частоты890/960 Гц890/960 Гц890/960 Гц577/984 Гц890/960 Гц
Выходная мощность+10 дБм+10 дБм+10 дБм+8 дБм /+1 дБм+7 дБм (при 600 Ом)
Переходник RG11-RG45нетестьестьнетнет
Определения короткого замыканиясветодиод

светодиод, звук

светодиод, звук.естьесть
Определение полярностиесть, 1 линияесть, 1, 2 линииесть, 1, 2 линииестьесть
Определение целостностисветодиодсветодиод, звуксветодиод, звук.светодиодесть
Крокодилы с игольчатой площадкойнетнетестьнетнет
Оценка сопротивления шлейфанетнетнетнетда
Переходник RJ11-RJ45 в комплектенетестьестьнетнет
№ по каталогуGT-77M-GGT-77HP-GGT-77HP- G/6APE-77GX3-20-0473
Использование:

Видео: Отбор кабельных пар на удаленном конце кабеля (дополнительно нужен индуктивный щуп)

Комплектация:

Аксессуары для индуктивного щупа Tempo 77M-G

ФотоАртикулНаименование

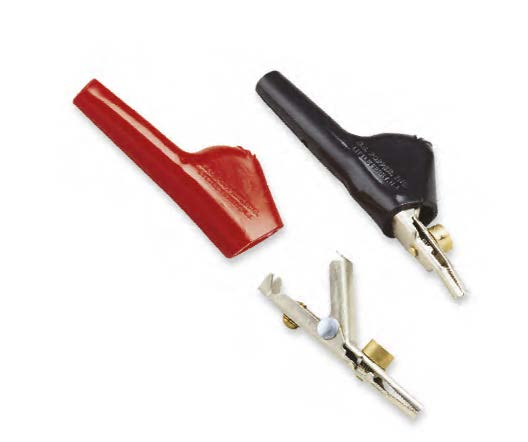

3-00-0498Tempo RPC - Зажимы "крокодил" для тональных генераторов и тестовых телефонных трубок
GT-PA1902Tempo PA1902 - модульный адаптер RJ45 (8 контактов)
GT-PA1903Tempo PA1903 - модульный адаптер RJ11 (6 контактов)
2-10-0494Tempo 700C - сумка-чехол для индуктивных щупов 200B, 200EP, 200FP, 200XP, 402R, тональных генераторов 77HP-G, 77HP-G/6A, 77M-G, 402T, 77GX, 77GX2, AT8, AT8L, наборов включающие данные компоненты

Tempo 77M-G - генератор тонального сигнала. Совместно с индуктивным щупом он позволяет прозванивать медные кабельные линии, выполнять идентификацию проводников или портов на кроссе или в распределительной коробке. Tempo 77M-G является обязательным компонентом в составе набора приборов техников Tempo 601K. Генерабор также снабжен дополнительным функционалом, позволяющим повысить удобство обслуживания медных кабельных линий.

Основные функции тонального генератора Tempo 77M-G

  • генерация тонального сигнала для трассировки и отбора пар совместно с индуктивным щупом;
  • проверка целостности линии (LED);
  • определение наличия в линии постоянного напряжения;
  • определение полярности телефонной линии (1 пара);
  • определение наличии в линии переменного (звонкового) напряжения;
  • подача разговорного напряжения для организации канала связи по отключенной от АТС линии;
  • защита по напряжению

Технические характеристики тонального генератора Tempo 77M-G

ПараметрЗначение
Частота подаваемого тонального сигналапеременная 890/960 Гц
Частота смены сигнала1,3 Гц; 6 Гц (переключатель внутри корпуса)
Выходная мощность+10 дБм
Величина напряжения, питающего микрофон телефонной трубки (для организации связи по отключенной от АТС линии)4,6 В
Сопротивление линии для визуальной индикации короткого замыкания< 10 кОм
Сопротивление линии для звуковой индикации короткого замыкания< 200 Ом
Количество телефонных линий, в которых определяется полярность
  • 1 (при подключении крокодилами или модульного разъема)
Защита по напряжению (импеданс 600 Ом)52В
Питание9 В (крона)
Продолжительность работы от батареи50 часов
Температура эксплуатации0 °C ... 50 °C
Температура хранения-50 °C ... 75 °C
Габариты32 х 64 х 57 мм
Вес128 гр.

Технические характеристики тональных генераторов Tempo:

Модель77M-G77HP-G77HP-G/6A77GX600LS
Выбор частотынетнетнетестьнет
Защита по напряжению52В52В52В60В60В
Подача разговорного напряжения4,6 В4,6 В4,6 В5,5 В9,8 В
Рабочие частоты890/960 Гц890/960 Гц890/960 Гц577/984 Гц890/960 Гц
Выходная мощность+10 дБм+10 дБм+10 дБм+8 дБм /+1 дБм+7 дБм (при 600 Ом)
Переходник RG11-RG45нетестьестьнетнет
Определения короткого замыканиясветодиод

светодиод, звук

светодиод, звук.естьесть
Определение полярностиесть, 1 линияесть, 1, 2 линииесть, 1, 2 линииестьесть
Определение целостностисветодиодсветодиод, звуксветодиод, звук.светодиодесть
Крокодилы с игольчатой площадкойнетнетестьнетнет
Оценка сопротивления шлейфанетнетнетнетда
№ по каталогуGT-77M-GGT-77HP-GGT-77HP- G/6APE-77GX3-20-0473
