Технические характеристики:
Технические характеристики комплекта источника и измерителя оптической мощности Tempo MM DUAL KIT
| Параметр | Значение |
| Источник оптического излучения Tempo SLS525 | |
| Рабочие длины волн, нм | 850/1300 |
| Тип волокна | MM (62,5/125) |
| Тип источника | светодиод |
| Ширина спектра | +/-40 нм |
| Мощность выходного сигнала стандартная / минимальная | -20 дБм/-21 дБм |
| Стабильность мощности выходного сигнала (за 15 мин.) | ±0.05 дБ |
| Стабильность мощности выходного сигнала (за 8 час.) | ±0.15 дБ |
| Модуляция выходного сигнала | 270 Гц, 1 кГц, 2 кГц |
| Дисплей | ЖК |
| Время работы от заряженной батареи | 60 часов |
| Тип коннектора | SC/PC (LC, ST, FC - опция) |
| Питание | щелочная батарея 9 В |
| Альтернативное питание (в комплект не входит) | 1000 мАч литиевая батарея 9В/250 мА и адаптер для заряда от сети переменного тока |
| Температура эксплуатации | - 10ºC... 50 ºC |
| Температура хранения | - 20ºC... 70 ºC |
| Влажность | 0 ... 95% (без конденсации) |
| Вес | 320 гр. |
| Габариты | 155 х 88 х 33 мм |
| Защищенность от влаги и пыли | IP54 |
| Защита от вибрации | 5 Гц ... 150 Гц амплитуда = 0.15 мм |
| Защита от ударов | Пиковое ускорение 25 гр при длительности импульса 6 мс |
| Соответствие стандартам | CE, FCC, 21 CFR 1040.10 (Laser) |
| Измеритель оптической мощности Tempo OPM510 | |
| Калиброванные длины волн, нм | 850, 1300, 1310, 1490, 1550, 1625 |
| Диапазон измеряемых мощностей, дБм | -65 ... +10(1) |
| Тип детектора | InGaAs |
| Погрешность, дБ | ±5% ±0.01 нВт (±0.5 дБ на 850 нм) |
| Линейность | ±0.5 дБ (+10 ... -3 дБм) ±0.1 дБ (-3 ... -50 дБм) ±0.5 дБ (-50 ... -65 дБм) |
| Разрешение | 0,01 дБ |
| Единицы измерения | Вт/мВт/мкВт/дБм/дБ |
| Определение модулированного сигнала | 270 Гц, 1 кГц, 2 кГц |
| Тип интерфейса | SC/PC (LC, ST, SC - опция) |
| Тип волокна | Одномодовое (SM), многомодовое (MM) |
| Время работы от заряженной батареи | > 100 часов |
| Питание | щелочная батарея 9В |
| Альтернативный источник питания (в комплект поставки не входит) | литиевая аккумуляторная батарея 1000 мАч, 9В/250 мА и адаптер заряда от сети переменного тока |
| Температура эксплуатации | -10ºC ... 50ºC |
| Температура хранения | -20ºC ...70ºC |
| Относительная влажность | 0 ...95 % (без конденсации) |
| Вес | 310 гр. |
| Габариты | 155 х 88 х 33 мм |
| Категория защиты от пыли и влаги | IP54 |
| Защита от вибрации | 5 Гц ... 150 Гц, амплитуда +0.15 мм |
| Защита от ударов | Пиковое ускорение 25 гр при длительности импульса 6 мс |
| Соответствие стандартам | CE, FCC |
Примечание: Нижний предел измеряемой величины на длине волны 850 нм составляет -60 дБм
Использование:Измерение затухания сигнала в оптической линии при помощи источников и измерителей мощности Tempo Communications
Комплектация:Аксессуары для комплекта источника и измерителя оптической мощности Tempo MM DUAL KIT
| Артикул | Наименование |
| TE-FC-SOURCE | Адаптер порта FC для источника оптического излучения SLS 500 |
| TE-LC-SOURCE | Адаптер порта LC для источника оптического излучения SLS 500 |
| TE-SC-SOURCE | Адаптер порта SC для источника оптического излучения SLS 500 |
| TE-ST-SOURCE | Адаптер порта ST для источника оптического излучения SLS 500 |
| TE-FC-OPM | Адаптер порта FC для измерителей мощности OPM 500 |
| TE-SC-OPM | Адаптер порта SC для измерителей мощности OPM 500 |
| TE-LC-OPM | Адаптер порта LC для измерителей мощности OPM 500 |
| TE-ST-OPM | Адаптер порта ST для измерителей мощности OPM 500 |
| TE-CC-1 | Кейс Tempo CC-1 для источника или измерителя оптической мощности |
| TE-CC-2-3 | Кейс Tempo CC-2-3 для комплекта источника и измерителя оптической мощности |
Tempo MM DUAL KIT - комплект для тестирования многомодовых (ММ) волоконно оптических линий связи. Он состоит из источника оптического излучения Tempo SLS525, измерителя мощности Tempo OPM510 и мягкой сумки для транспортировки. Приборы имеют качественное исполнение, высокую степень защиты корпуса и портов от механических повреждений, вибрации, влаги и пыли, а также имеют широкий диапазон температур эксплуатации.
Для удобства прозвонки протяженных ВОЛС, SLS525 снабжен функцией модуляции выходного сигнала, а измеритель OPM510 - возможностью идентификации данного сигнала. Благодаря возможности установки опорного уровня, измеритель мощности позволяет не только измерять мощность входящего сигнала в мкВт и дБм, но и степень ее затухания в дБ.
Входящие в состав комплекта MM DUAL KIT приборы поставляются у установленными SC адаптерами. Для работы с интерфейсами других типов, опционально доступны адаптеры для FC, LC и ST интерфейсов.
Особенности набора Tempo MM DUAL KIT
- рабочие длины волн источника оптического излучения: 850 и 1300 нм;
- калиброванные длины волн измерителя мощности: 850, 1300, 1310, 1490, 1550, 1625 нм;
- фильтрация сигнала, измеряемого на длинах волн 1625 нм и 1650 нм;
- мощность выходного сигнала источника: -20 дБм;
- высокая стабильность излучения: ±0.05 дБ/15 мин; ±0.15 дБ/8 час.;
- высокая чувствительность, благодаря использованию InGaAs детектора (-65 ... +10 дБм);
- возможность модуляции сигнала частотой 270 Гц, 1-2 кГц и его определение на удаленной стороне - прозвонка протяженных ВОЛС;
- измерение оптической мощности в дБм и мВт;
- возможность установки опорного уровня и измерения затухания в дБ;
- высокая степень защиты корпусов от ударов, влаги, пыли, вибрации;
- защита портов от повреждений;
- возможность установки всех наиболее популярных типов интерфейсов (SC, FC, ST, LC);
- низкое энергопотребление (60 часов работы источника от батареи, более 100 часов работы измерителя мощности от батареи);
- индикация низкого заряда батареи, функция автоотключения при бездействии.
Видео обзор линейки источников оптического сигнала Tempo Communications SLS525
Видео обзор измерителей оптической мощности Tempo OPM510

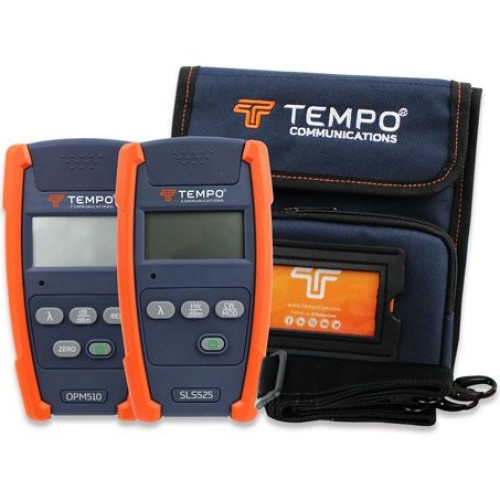

Комплект поставки набора тестовых приборов Tempo MM DUAL KIT
- источник оптического излучения Tempo SLS525 - 1 шт.
- измеритель оптической мощности Tempo OPM510 - 1 шт.
- мягкая сумка для транспортировки - 1 шт.
- краткое справочное пособие - 1 шт.
Комплект для тестирования оптоволокна Tempo MM DUAL KIT (OPM510; SLS525)
- Производитель: Tempo Communications
- Код товара: TE-MM-DUAL
- Наличие: Под заказ
-
121853р.
