Технические характеристики импульсного рефлектометра Tempo CableScout CS90
Параметр
Значение
Измерение
Ширина мертвой зоны
0,3 м
Тестовый сигнал
Импульс 1/2 синусоиды
Ширина зондирующего импульса
1 нс, 5 нс, 25 нс
Импеданс
75 Ом
Напряжение
Более 4 В (пиковое)
Фильтрация
1, 2, 4, 8, 16, 32
Отображение результатов
Диагональ экрана
7” (180 мм)
Разрешение экрана
800 х 480
Горизонтальное разрешение
204 пикс. (прибл. 3”/75 мм)
Яркость подсветки экрана
1 000 кд/м²
Сохранение результатов измерения
Сохранение результатов
SD карта или USB флеш память
Питание
Тип аккумуляторной батареи
Li-Ion polymer
Мощность аккумуляторной батареи
30 Вт/ч
Время работы от аккумуляторной батареи с подсветкой экрана
более 8 час.
Защита
Защита входа по постоянному напряжению
+/- 400 В
Защита корпуса от пыли, брызг и ударов
есть
Категория защищенности
CAT 1, 60В макс без использования дополнительных изолирующих устройств
Общие характеристики
Температура эксплуатации
-20 ...+ 50 C (0 ... 30 C при зарядке)
Температура хранения
-20 ... +60 C
Габариты
262 х 162 х 55 мм
Вес
900 гр.

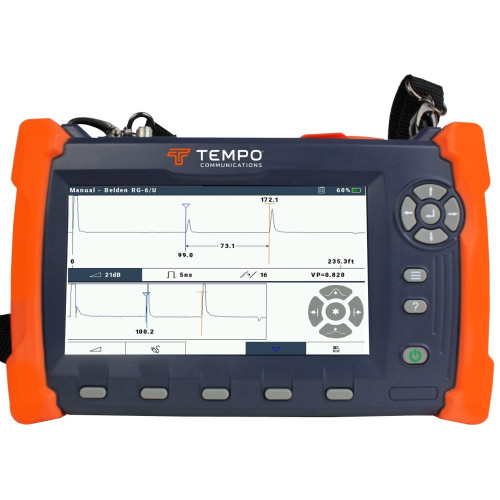

Tempo CableScout CS90 - импульсный рефлектометр для локализации повреждений в коаксиальных и симметричных кабелях. Он оснащен функцией “overview”, которая в автоматическом режиме позволяет находить наиболее значимые повреждения линии. Прибор имеет узкие зондирующие импульсы, благодаря чему удалось практически до нуля свести мертвую зону прибора. А продуманное до мелочей исполнение и меню прибора создадут максимальный комфорт в его эксплуатации.
Особенности импульсного рефлектометра Tempo CableScout CS90
тестирование витой пары и коаксиальных кабелей;
почти нулевая мертвая зона (0,3 м);
поиск наиболее значимых повреждений линии в автоматическом режиме;
возможность поиска обрыва, короткого замыкания, плавающих неисправностей и др. повреждений;
автоматическое масштабирование и усиление для удобства чтения рефлектограммы;
автоматическое определение расстояния до конца кабеля для удобства первоначальных настроек;
возможность просмотреть всю линию целиком нажатием одной кнопки;
яркий 7' цветной экран высокого разрешения с подсветкой (адаптирован для работы при ярком солнечном свете и недостаточном освещении);
брызго-, ударо - и пылезащищенный корпус;
мощная аккумуляторная батарея (более 8-ми часов работы);
контекстно зависимое меню справки;
все необходимые кабели в комплекте;
портативное исполнение и малый вес
Обзор импульсного рефлектометра Tempo CableScout CS90
Комплект поставки импульсного рефлектометра Tempo CableScout CS90
Комплектующая
Количество
Основной блок рефлектометра CableScout CS90
1 шт.
Зарядное устройство постоянного тока (розетка 12 В)
1 шт.
Блок питания / зарядки от сети переменного тока
1 шт.
Измерительный коаксиальный провод (2 м)
1 шт.
Коннектор F типа
1 шт.
BNC адаптер
1 шт.
SV-03 адаптер
1 шт.
Адаптер F - крокодилы
1 шт.
Наплечный ремень
1 шт.
Сумка для транспортировки
1 шт.
SD карта памяти
1 шт.
Импульсный рефлектометр Tempo CABLESCOUT CS90 для коаксиального кабеля (PRO KIT)
