Основные функции Tempo OFL100
| Режим работы прибора | Основные функции прибора в выбраном режиме |
| Оптический рефлектометр |
|
| Измеритель оптической мощности |
|
| Источник оптического излучения |
|
| Визуализатор повреждений волокна (источник красного света, VFL) |
|
| Цифровой тональный генератор |
|
| Тестер медного кабеля |
|
Технические характеристики оптического рефлектометра Tempo OFL100
| Параметр | Значение |
| Рефлектометр | |
| Рабочая длина волны | 1310 / 1550 нм |
| Динамический диапазон | 26 / 24 дБ |
| Мертвая зона по событиям | 2,5 м |
| Мертвая зона по затуханию | 8 м |
| Диапазон измерений | 500 м, 1 км, 2 км, 4 км, 8 км, 16 км, 32 км, 64 км, 100 км |
| Ширина импульса | 3 нс, 5 нс, 10 нс, 20 нс, 30 нс, 50 нс, 80 нс, 160 нс, 320 нс, 500 нс, 800 нс, 1 мкс, 2 мкс, 3 мкс, 5 мкс, 8 мкс, 10 мкс, 20 мкс |
| Погрешность по измерению расстояния | ±(1 м + интервал выборки + 0,005% x Тестовое расстояние) |
| Линейность | ≤ 0.05 дБ/дБ |
| Количество точек выборки | 16 000 ... 128 000 |
| Разрешение по потерям | 0.001 дБ |
| Порог по потерям | 0.20 дБ |
| Разрешение по расстоянию | 0.001 м |
| Показатель преломления | 1.00000 ... 2.00000 |
| Погрешность по отражениям | ±3 дБ |
| Формат файлов отчета | SOR соответствует Telcordia GR196 |
| Анализ потерь | метод 4-х точек, метод 5-ти точек |
| Лазерная безопасность | Class 1M |
| Тип оптического интерфейса | SC/APC (опционально доступны LC и FC) |
| Скорость обновления рефлектограммы | 3 Гц |
| Измеритель оптической мощности | |
| Диапазон длин волн | 800 - 1700 нм |
| Калиброванные длины волн | 850 нм, 980 нм, 1300 нм, 1310 нм, 1490 нм, 1550 нм, 1625 нм, 1650нм |
| Диапазон измеряемых мощностей сигнала | +10 дБм ... -70 дБм |
| Разрешение | 0.01 дБ |
| Погрешность измерения | ±5% |
| Идентификация модулированного сигнала | CW, 270 Гц, 330 Гц, 1 кГц, 2 кГц |
| Тип оптического интерфейса | универсальный 2,5 мм (совместим с SC, FC, ST коннекторами) |
| Визуализатор повреждений (VFL) | |
| Рабочая длина волны | 650 нм ±20 нм |
| Мощность выходного сигнала | 200,000 результатов) |
| Интерфейс для выгрузки результатов и связи с ПК | USB Type C, 8GB SD Card |
| Температура эксплуатации | -10°C ... +50°C |
| Температура хранения | -40°C ... +70°C |
| Относительная влажность | 0 ...95% без конденсации |
| Габариты | 173 x 109 x 45 мм |
| Вес, не более (включая батарею) | 0,5 кг |
Аксессуары для оптического рефлектометра Tempo OFL100
| Артикул | Наименование |
| GT-500XPB | Индуктивный щуп Tempo 500XP |
| TE-OFL100-SCAPC | SC/APC Адаптер |
| TE-OFL100-LCAPC | LC/APC Адаптер |
| TE-OFL100-FCAPC | FC/APC Адаптер |
Tempo OFL100 - портативный оптический рефлектометр с функциями тестера и визуализатора повреждений. Он предназначен для обслуживания сетей доступа и позволяет выполнить диагностику не только оптической их части, но и медной.
Рефлектометр Tempo OFL100 по достоинству оценят как опытные инженеры, так и начинающие специалисты. В режиме "Эксперт" прибор позволяет опытным специалистам выполнить детальную настройку процесса измерений, проанализировать рефлектограмму, определить потери и отражения на сварных соединениях и коннекторах, а также сформировать настраиваемый отчет. А новичкам он предоставляет возможность провести быстрые измерения в "один клик" с выводом результатов не только в виде графика-рефлектограммы, но и легко читаемой блок схемы оптической линии.
Удобным дополнением также является наличие встроенного оптического тестера (источника и измерителя оптической мощности), который позволяет определить полные потери оптической линии, включая первый и последний коннектор. Встроенный визуализатор повреждений поможет легко "прозвонить" оптические волокна, проверить патчкорды и определить макро изгибы в сплайс кассетах муфт и распределительных боксов.
В случае необходимости проверки медного кабеля Tempo OFL100 тоже поможет устранить проблему. Он определит длину (расстояние до обрыва) медного кабеля и подаст сигнал для трассировки кабеля и отбора медных пар.
Для удобства пользователей, производитель укомплектовал Tempo OFL100 ярким сенсорным экраном и мощной аккумуляторной батареей, обеспечивающей беспрерывную работу прибора на протяжении более 12-ти часов.
Особенности оптического рефлектометра Tempo OFL100
- рабочие длины волн: 1310/1550 нм;
- динамический диапазон: 26/24 дБ;
- 6 приборов в одном корпусе:
- оптический рефлектометр;
- измеритель оптической мощности;
- источник оптического излучения;
- визуализатор повреждений (источник красного света);
- генератор тонального сигнала для трассировки медного кабеля и отбора пар;
- измеритель длины (расстояния до обрыва) медного кабеля;
- возможность автоматической диагностики оптического волокна нажатием одной кнопки;
- возможность получения результата измерений в виде рефлектограммы или графической блок-схемы;
- возможность установки порогов допустимых потерь и отражений, а также статуса диагностируемой линии: Годен / Не Годен
- режим "Эксперт" для детальной настройки процесса измерений и анализа рефлектограммы;
- удобство выгрузки результатов тестирования, их обработки на ПК и формирования отчета об измерениях;
- мощный аккумулятор, обеспечивающий более 12 часов непрерывного тестирования;
- сенсорный, легко читаемый даже в условиях яркого солнечного освещения дисплей
Комплект поставки оптического рефлектометра Tempo OFL100
| Комплектующая | Кол-во, шт. |
| Прибор OFL100 | 1 шт. |
| Источник питания от сети переменного тока с USB кабелем | 1 шт. |
| SC/APC адаптер | 1 шт. |
| Карта памяти SD 8 ГБайт | 1 шт. |
| Сертификат заводской калибровки | 1 шт. |
| Краткое руководство по эксплуатации | 1 шт. |
| Кейс для транспортировки | 1 шт. |

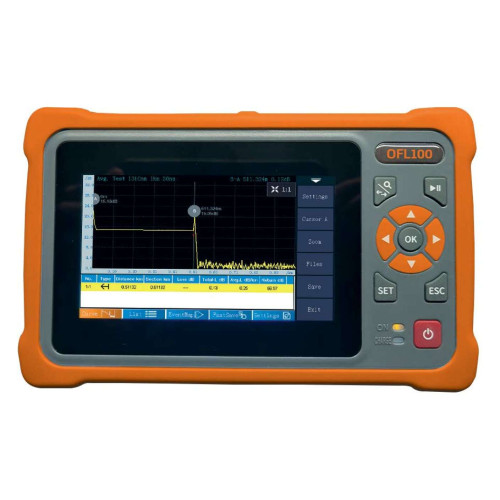

Оптический рефлектометр Tempo OFL100 (1310/1550 нм; 26/24 дБ)
- Производитель: Tempo Communications
- Код товара: TE-OFL100
- Наличие: Под заказ
-
169322р.
