Функция

Фото

1

Автотест. (необходимо наличие двух тестеров).

Однократно устанавливаются:

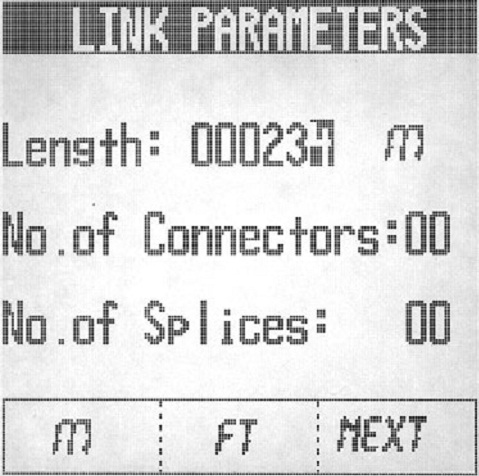

• длина кабеля

• рабочие длины волн: 1310 нм, 1550 нм или 1310 и 1550нм

• количество коннекторов (разъемных соединений)

• количество сварных соединений

• пороговые значения для всех измеряемых в режиме "Автотест" величин

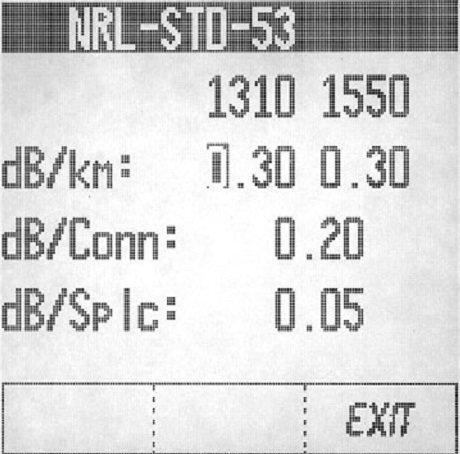

• нормированные значения потерь на разъемном и неразъемном соединении

• погонные потери в оптическом волокне

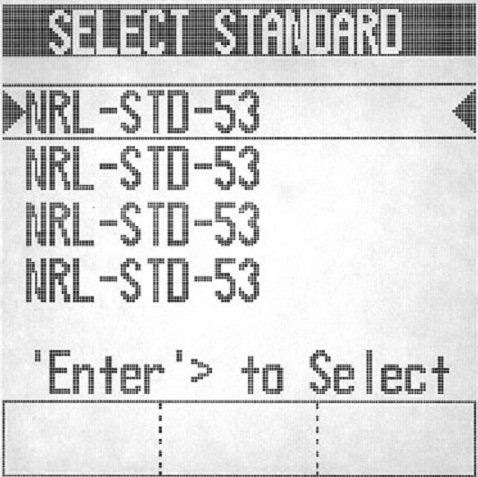

• выбор стандарта

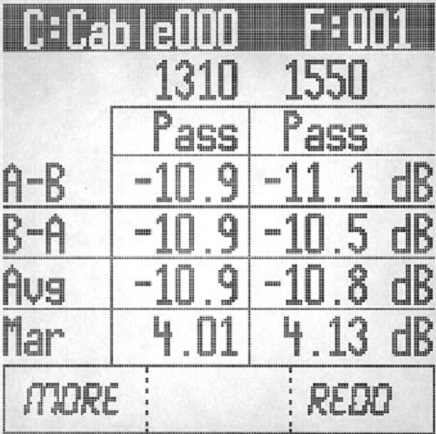

Нажатием на клавишу "Автотест" выполняется:

• двухсторонний анализ вносимых потерь

• расчет средних вносимых потерь на участке

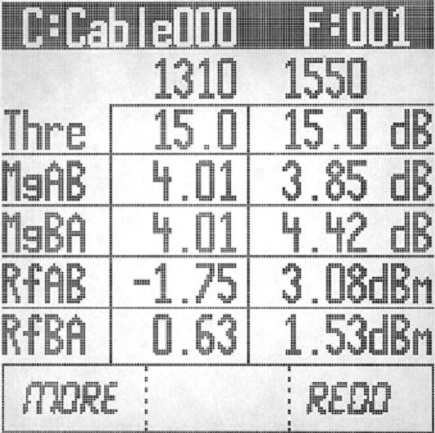

• оценка запаса по вносимым потерям (для разных длин волн и в каждом направлении)

• мощность сигнала

• запись всех полученных резельтатов

2

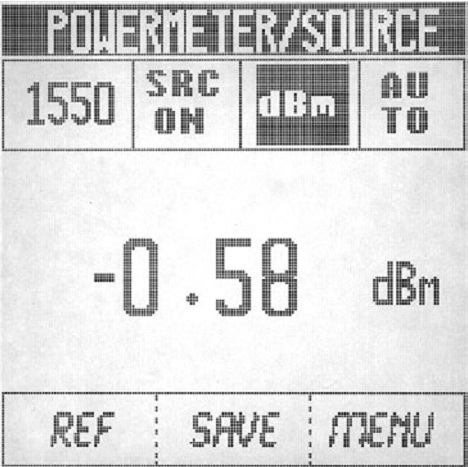

Измерение мощности оптического сигнала в ручном режиме.

• калиброванные длины волн: 850нм, 980 нм, 1310 нм, 1490 нм, 1550 нм, 1625 нм.

• возможность установки опорного уровня (калибровки)

• единицы измерения: дБм, Вт

3

Измерение вносимых потерь в ручном режиме.

• Рабочие длины волн: 1310 нм, 1490 нм, 1550 нм

• единицы измерения: дБ

• графические подсказки на экране по работе с Tempo 525

4

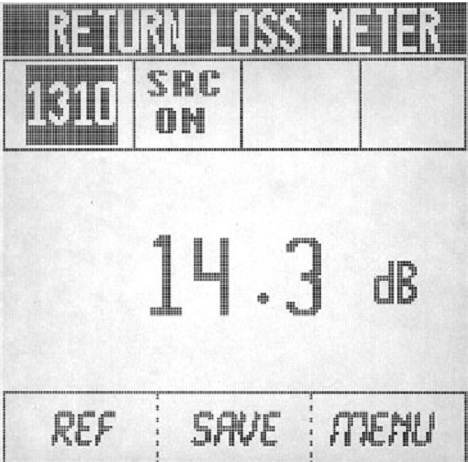

Измерение возвратных потерь в ручном режиме:

• Рабочие длины волн: 1310 нм, 1550 нм

• графические подсказки на экране по работе с Tempo 525

5

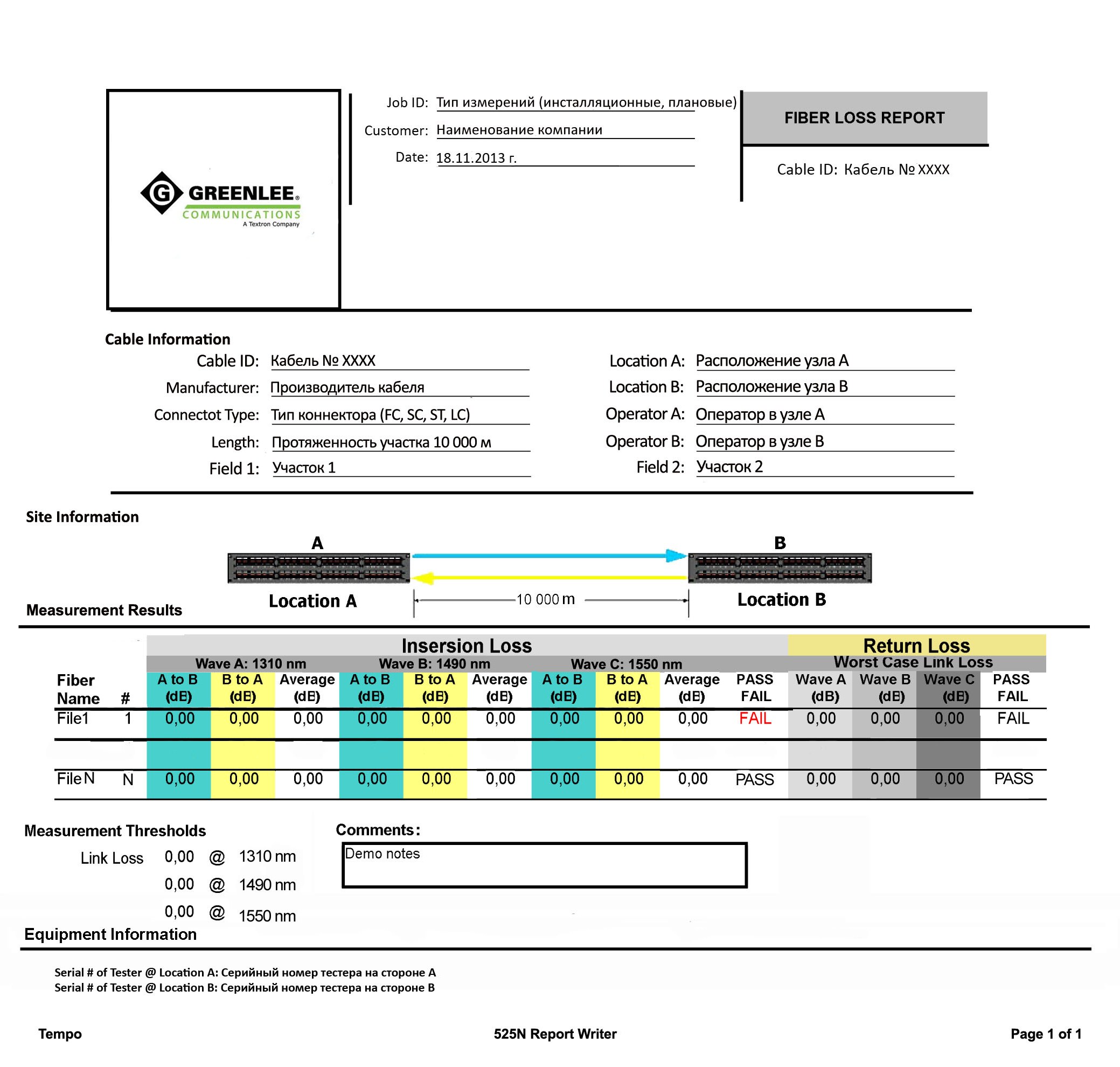

Формирование отчета об измерениях

• порт для связи с ПК

• специальзированное ПО для формирования отчета

• Инструкция по работе с Tempo 525 и ПО

Параметр

Значение

Измеритель оптической мощности

Измеряемый диапазон мощности, дБм

от +10 до -65

Диапазон длин волн, нм

от 800 до 1700

Калиброванные длины волн, нм

850, 980, 1310, 1490, 1550, 1625

Погрешность

от +10 до -65 дБм

от -3 до -55 дБм

от -55 до -65 дБм

< ±0.22dB

< ±0.05dB

< ±0.22dB

Возможность установки опорного уровня

есть

Единицы измерения

дБм, дБ, Ватт

Интерфейс

SOC

Возможные типы адаптеров

ST ( SC,FC, LC - опция)

Источник оптического излучения

Длина волны, нм

1310±30

1550±30

Ширина спектра, нм
